Производство и монтаж

Насосные станций, очистные сооружения и емкость оборудования из полимерных материалов

Комплексные инженерные решения под ключ: проектирование, поставка резервуаров, систем очистки стоков и КНС. Профессиональный монтаж с гарантией герметичности.

Смотреть оборудование

до 200 м3

объём

Единые стеклопластиковые ёмкости под проект

ТУ

стандарт

Полное соответствие ГОСТ и СНиП

Комплексный подход к вашему объекту

Проект

И формирование задачи

Подбор

Оборудования под задачи клиента

Поставка

Заводская готовность и логистика

Монтаж

Монтажные работы под ключ. От фундамента до пуска-наладочных работ

Ливневые очистные Пожарные резервуары Жироуловители Насосные станции (КНС) Подземные ёмкости

Производство и монтаж

Очистные сооружения и ёмкости из армированного стеклопластика

Смотреть оборудование

до 200 м3

объём

Единые стеклопластиковые ёмкости под проект

ТУ

стандарт

Полное соответствие ГОСТ и СНиП

Комплексный подход к вашему объекту

Проект

Анализ территории и задачи

Подбор

Выбор КНС и резервуаров

Поставка

Заводская готовность и логистика

Монтаж

Пусконаладка под ключ

Ливневые очистные Пожарные резервуары Жироуловители Насосные станции (КНС) Подземные ёмкости

Производимое оборудование

Резервуары систем водоотведения из композитных материалов

Ёмкостное оборудование из армированного полиэтилена

Котёлок

Блочно-модульные котельные до 10 Мвт

Лучшее котельное оборудование

Резервуары для аккумулирования питьевых и технических вод Элемент ГТ-1

Установки очистки ливневых стоков и технической воды Элемент ГТ-2

Установки биологической очистки хозяйственно-бытовых сточных вод Элемент ГТ-3

Насосные станции водоснабжения и пожаротушения Элемент ГТ-4

Канализационные насосные станции КНС Элемент ГТ-5

Очистные сооружения хозяйственно-бытовых сточных вод

Очистные сооружения ливневых стоков

Канализационные насосные станции

Насосные станции водоснабжения и пожаротушения

Колодцы водопроводные и канализационные

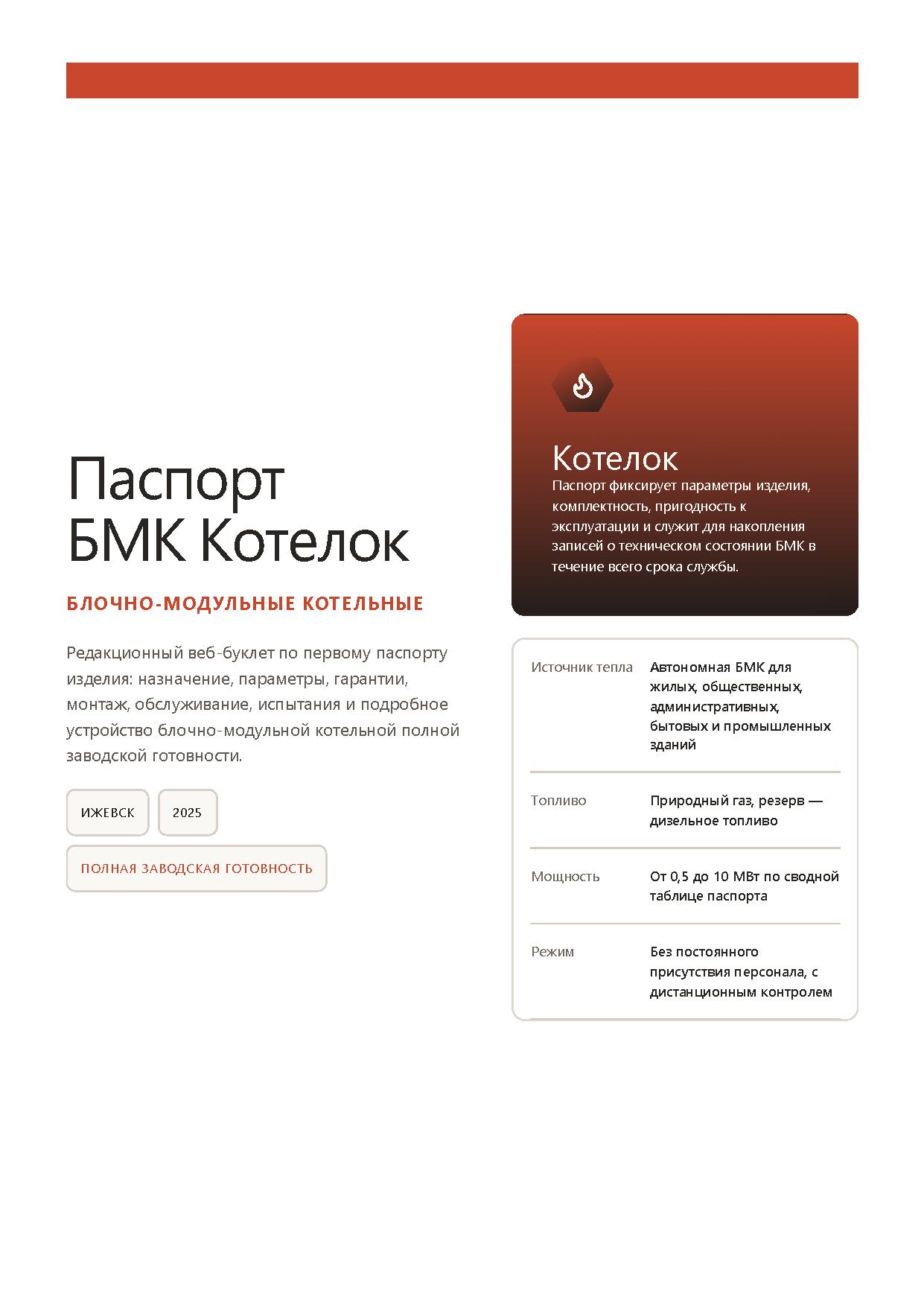

БМК Котелок — стр. 01

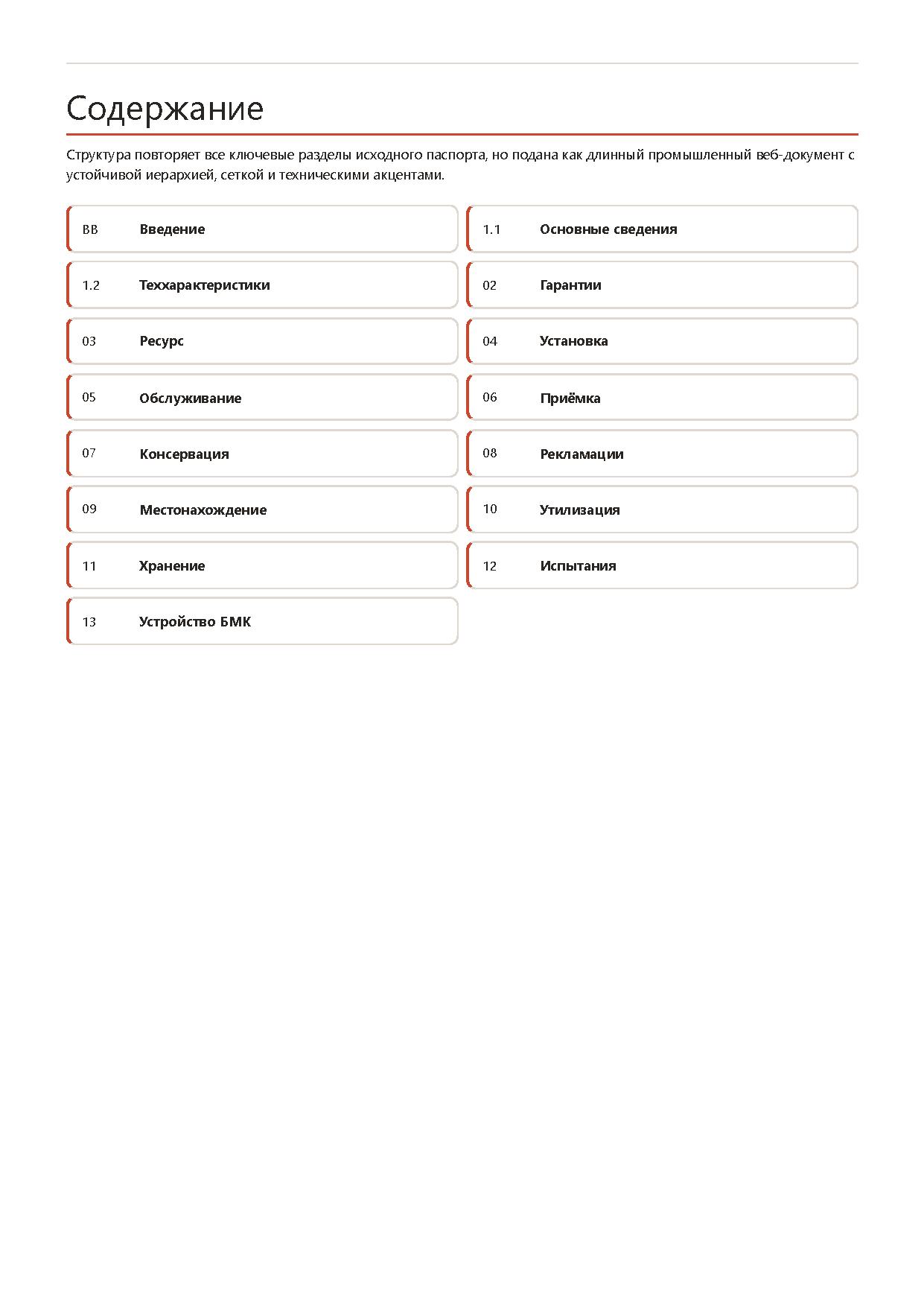

БМК Котелок — стр. 02

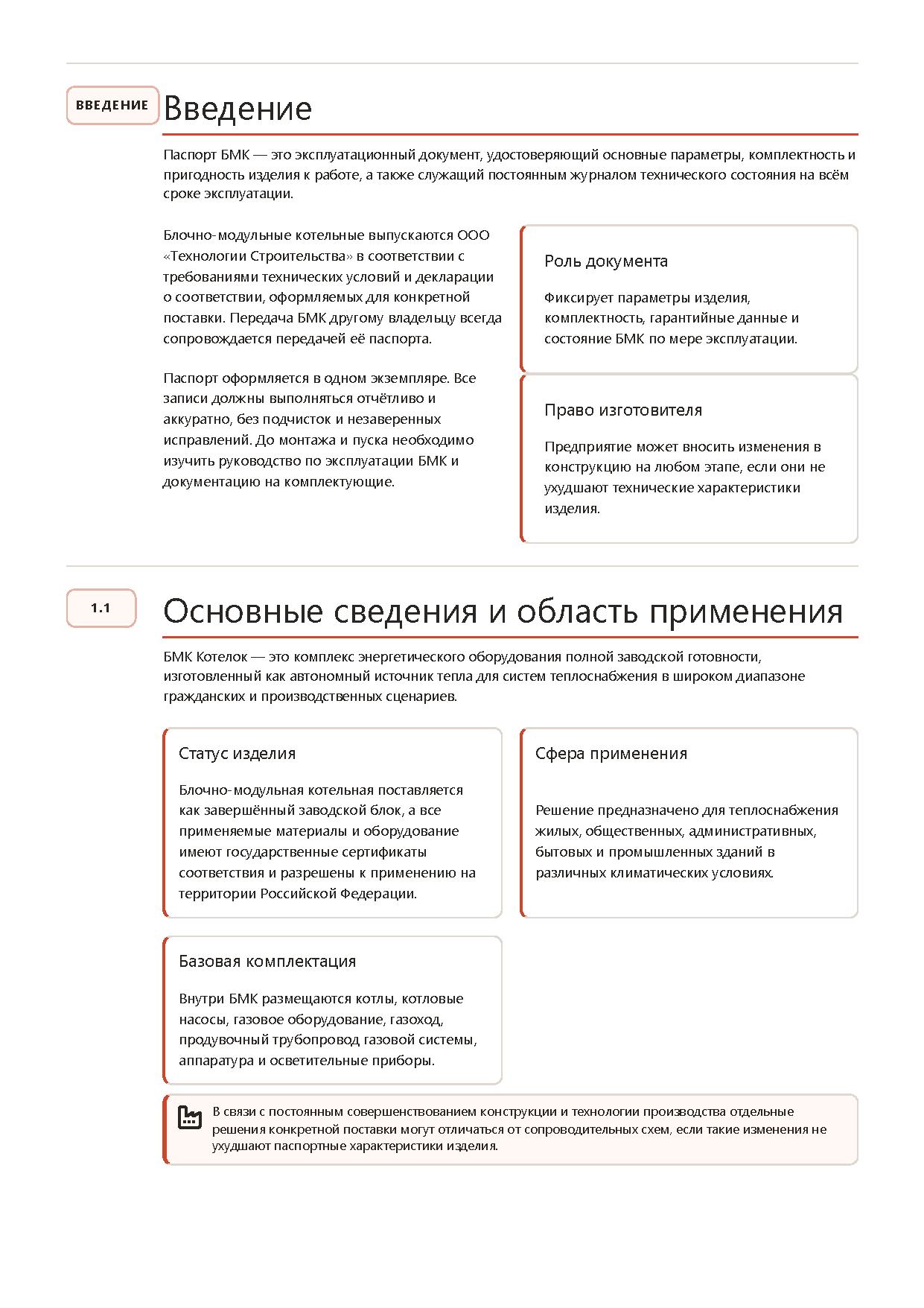

БМК Котелок — стр. 03

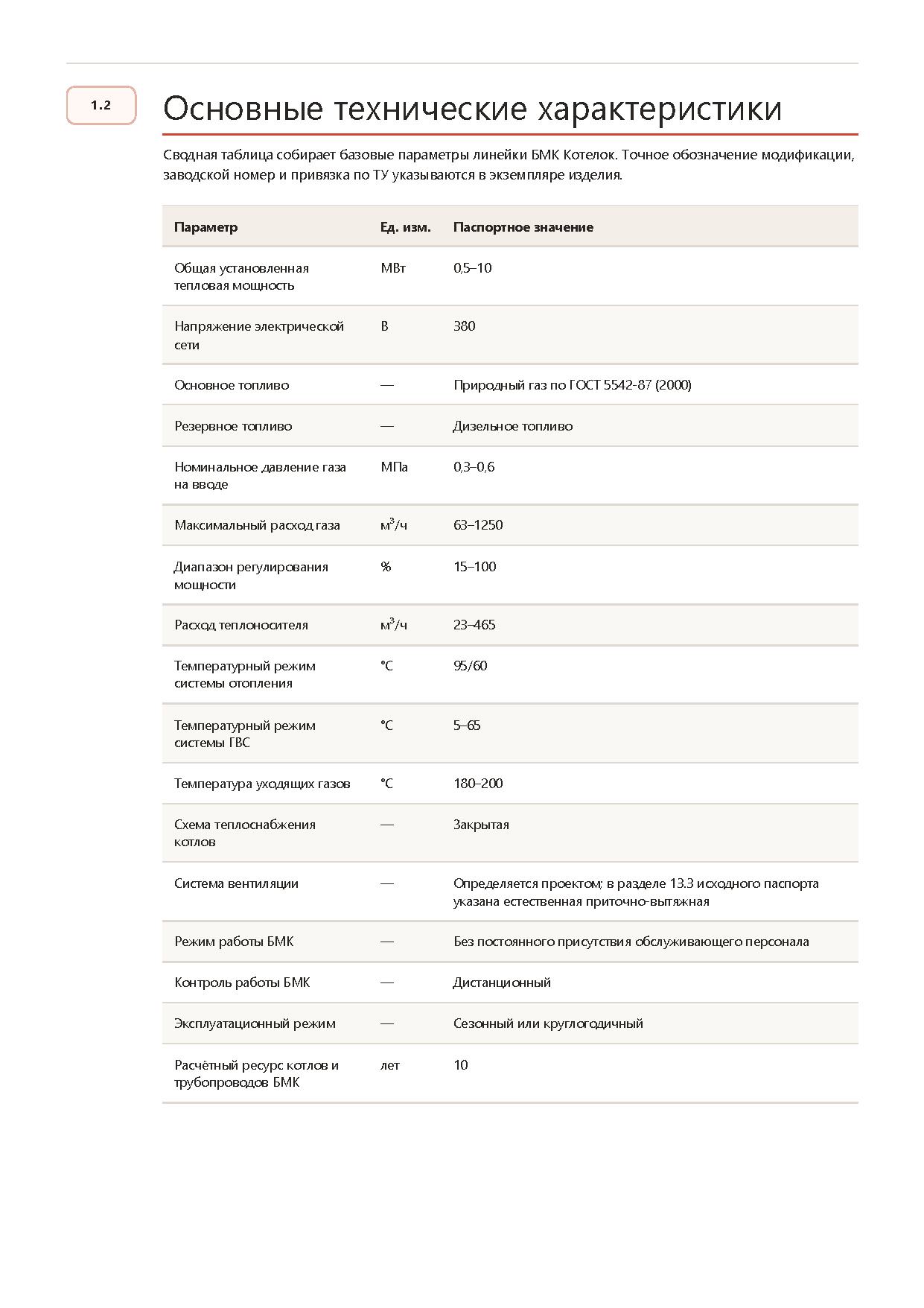

БМК Котелок — стр. 04

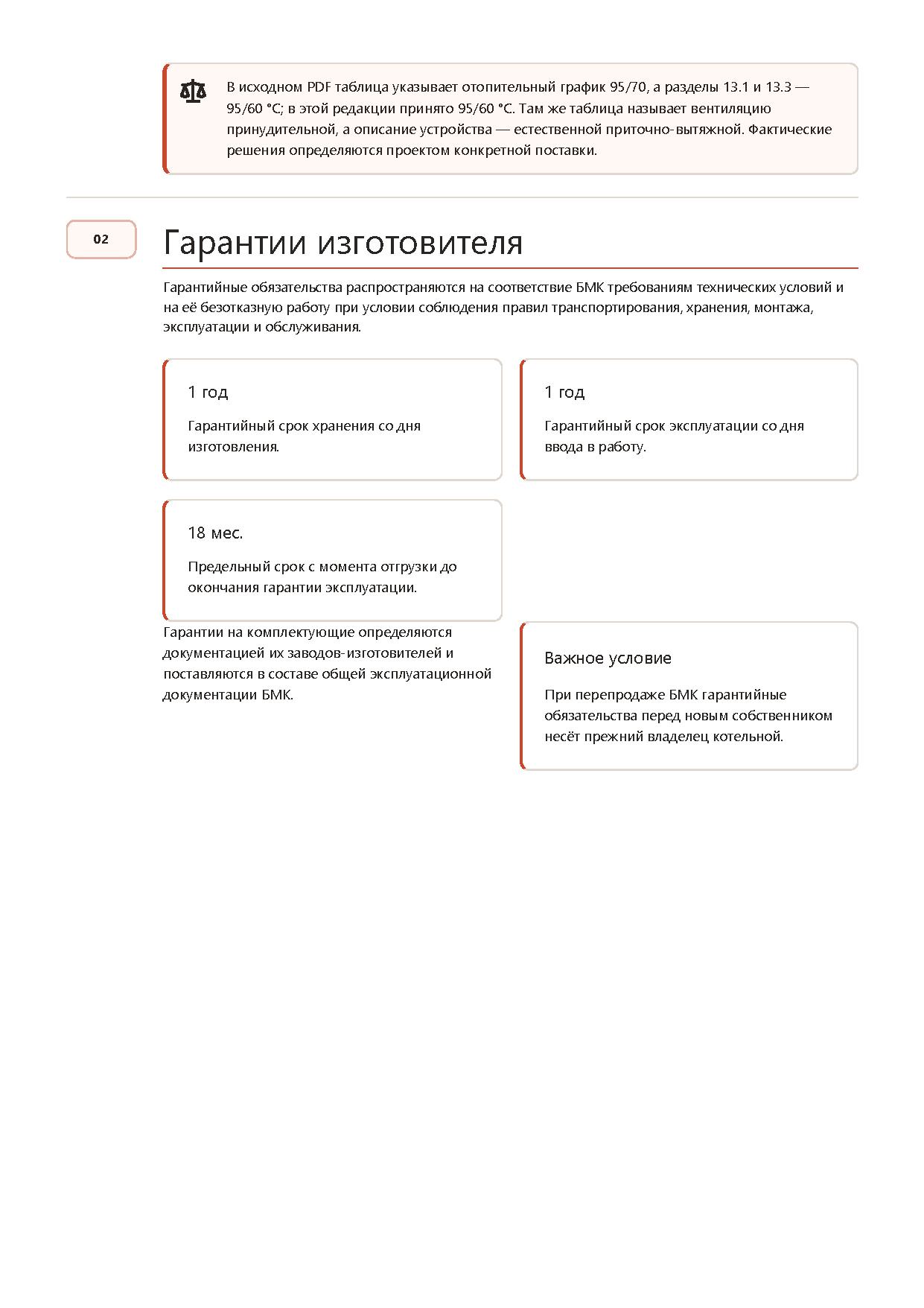

БМК Котелок — стр. 05

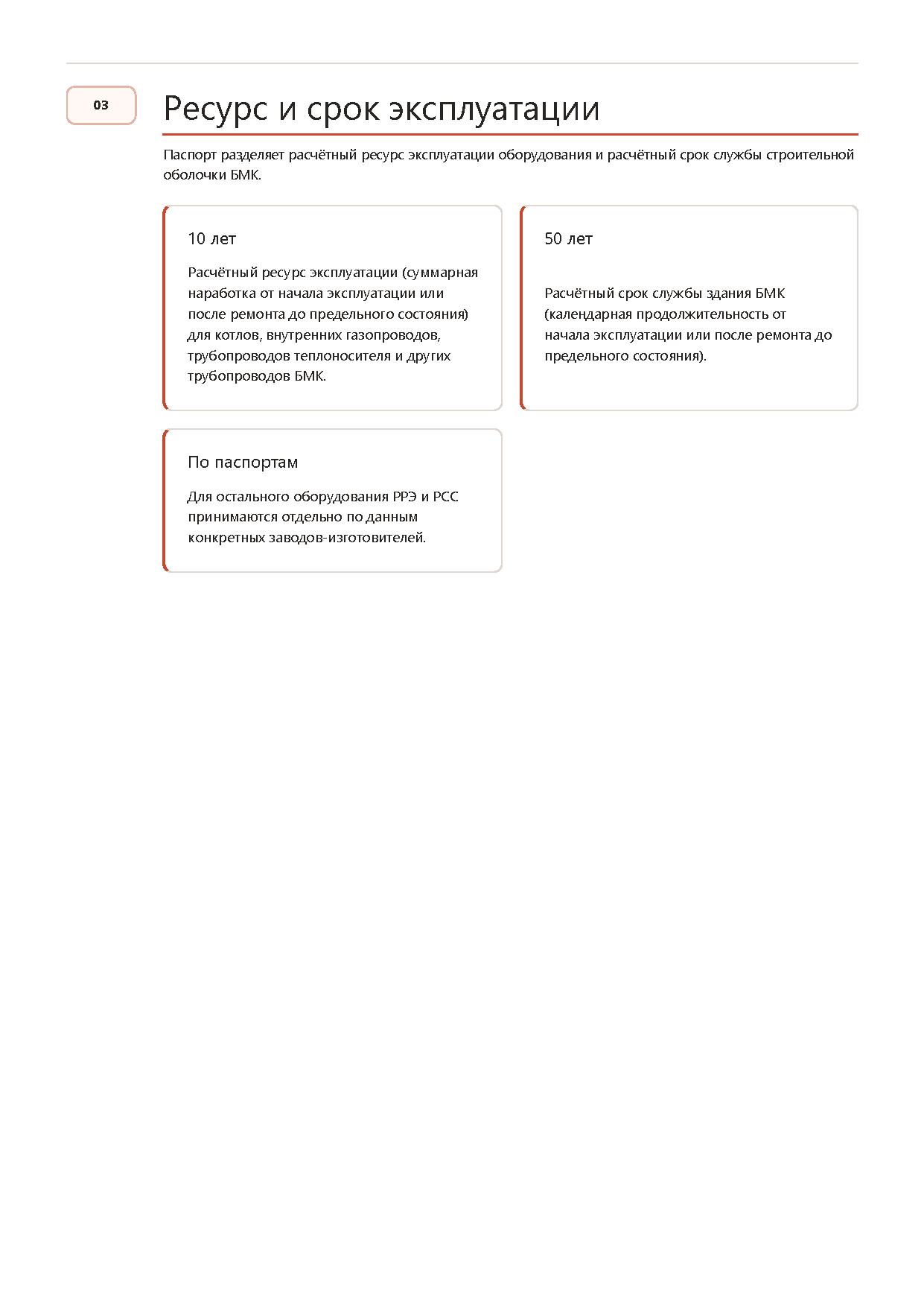

БМК Котелок — стр. 06

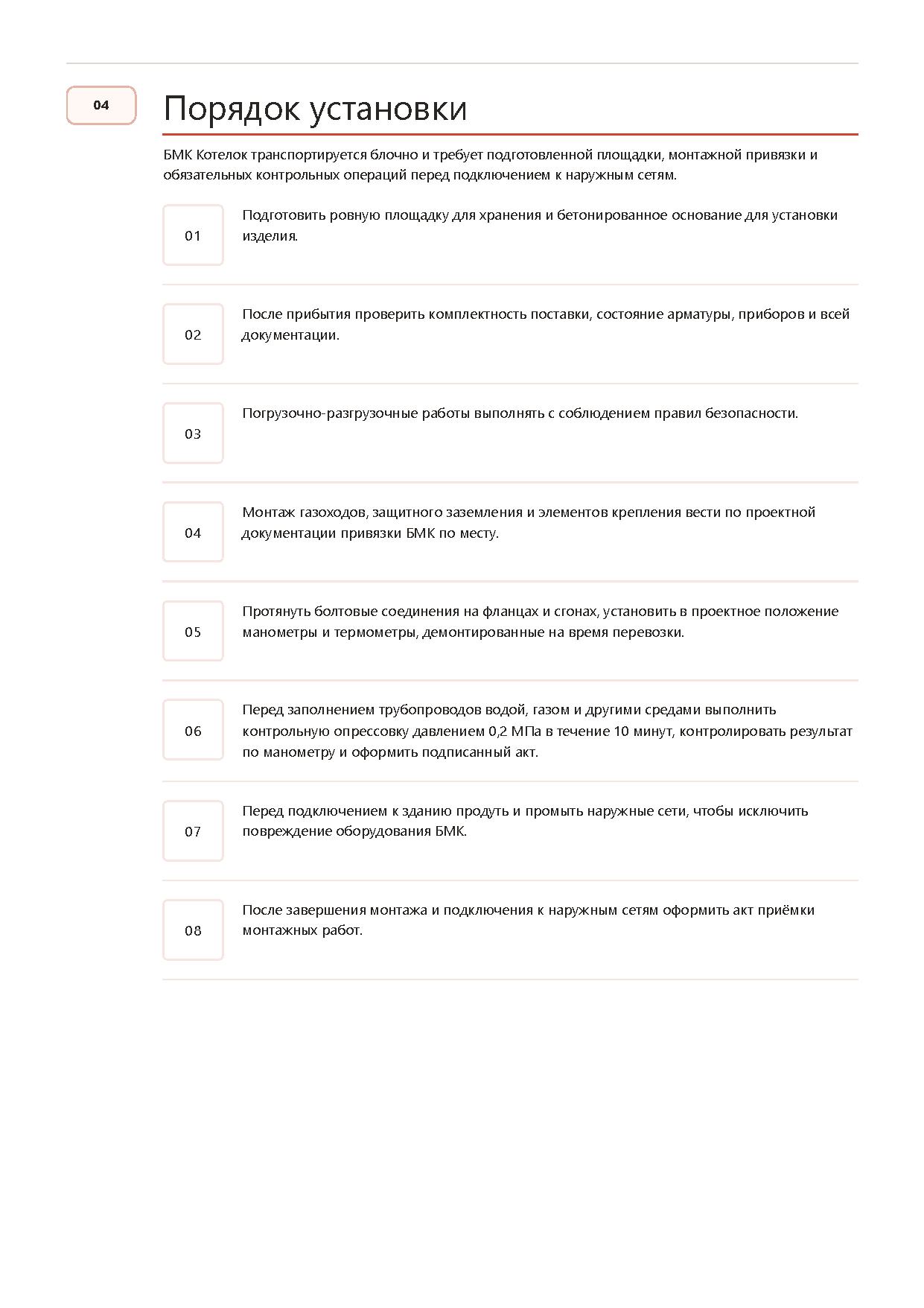

БМК Котелок — стр. 07

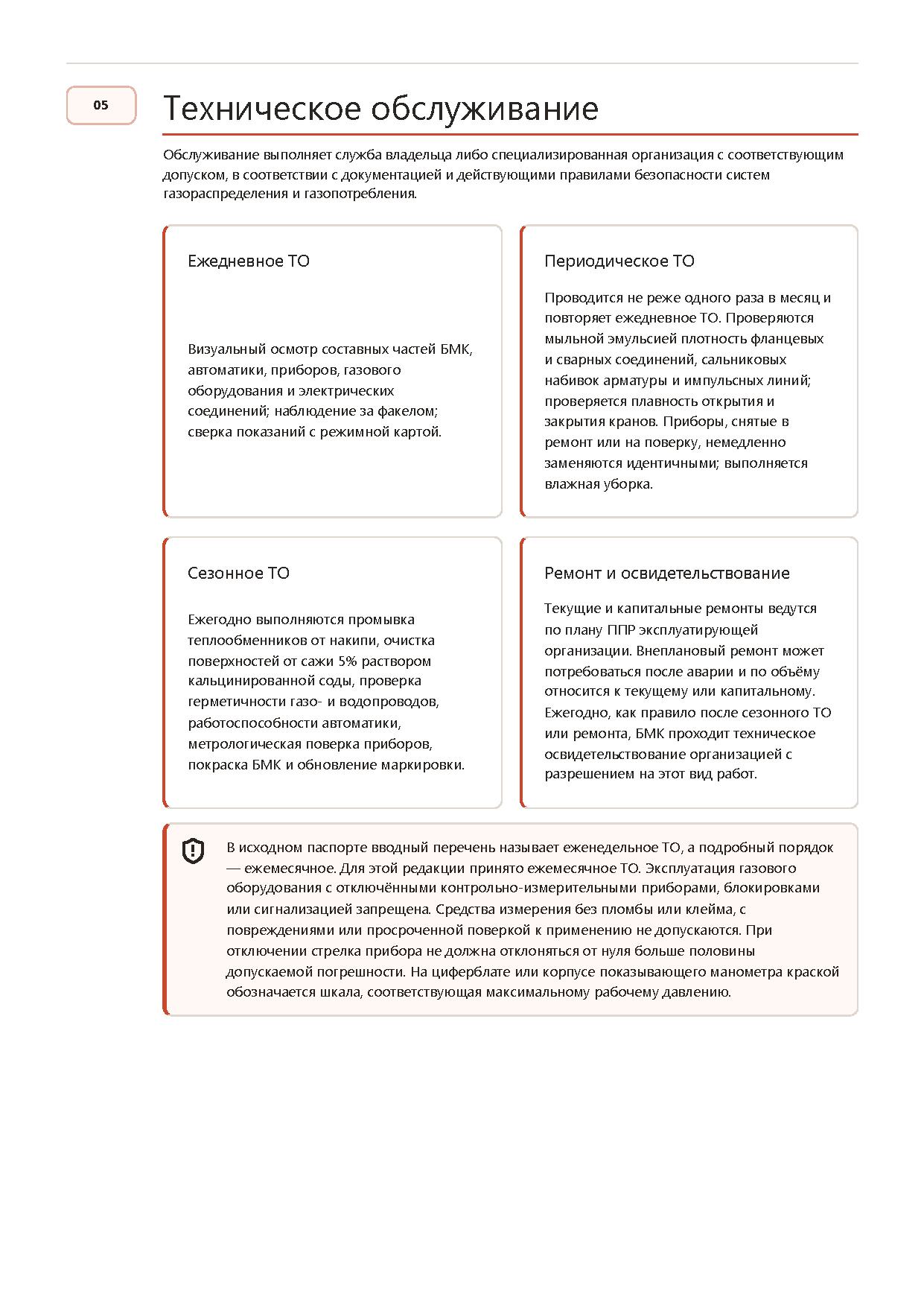

БМК Котелок — стр. 08

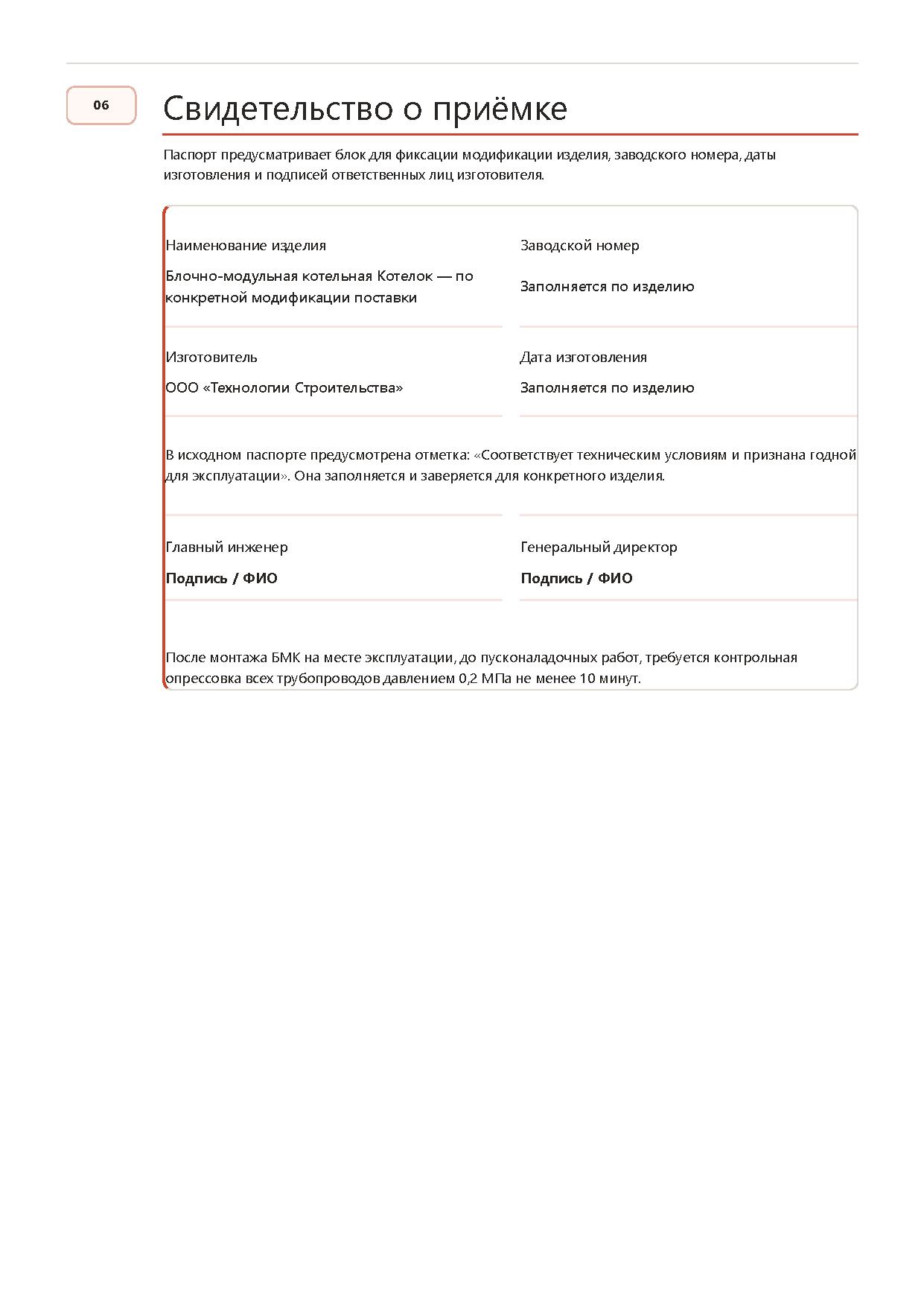

БМК Котелок — стр. 09

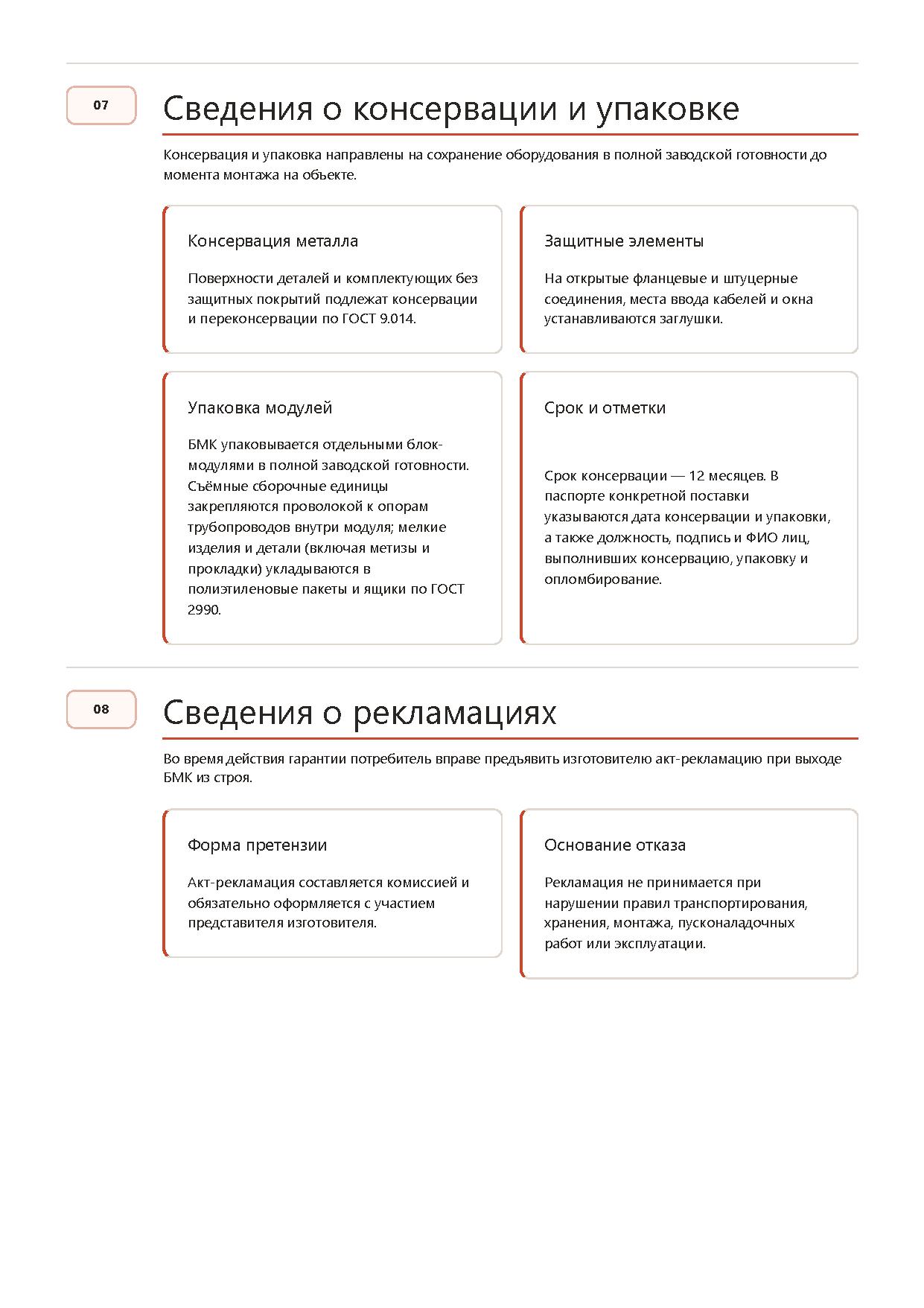

БМК Котелок — стр. 10

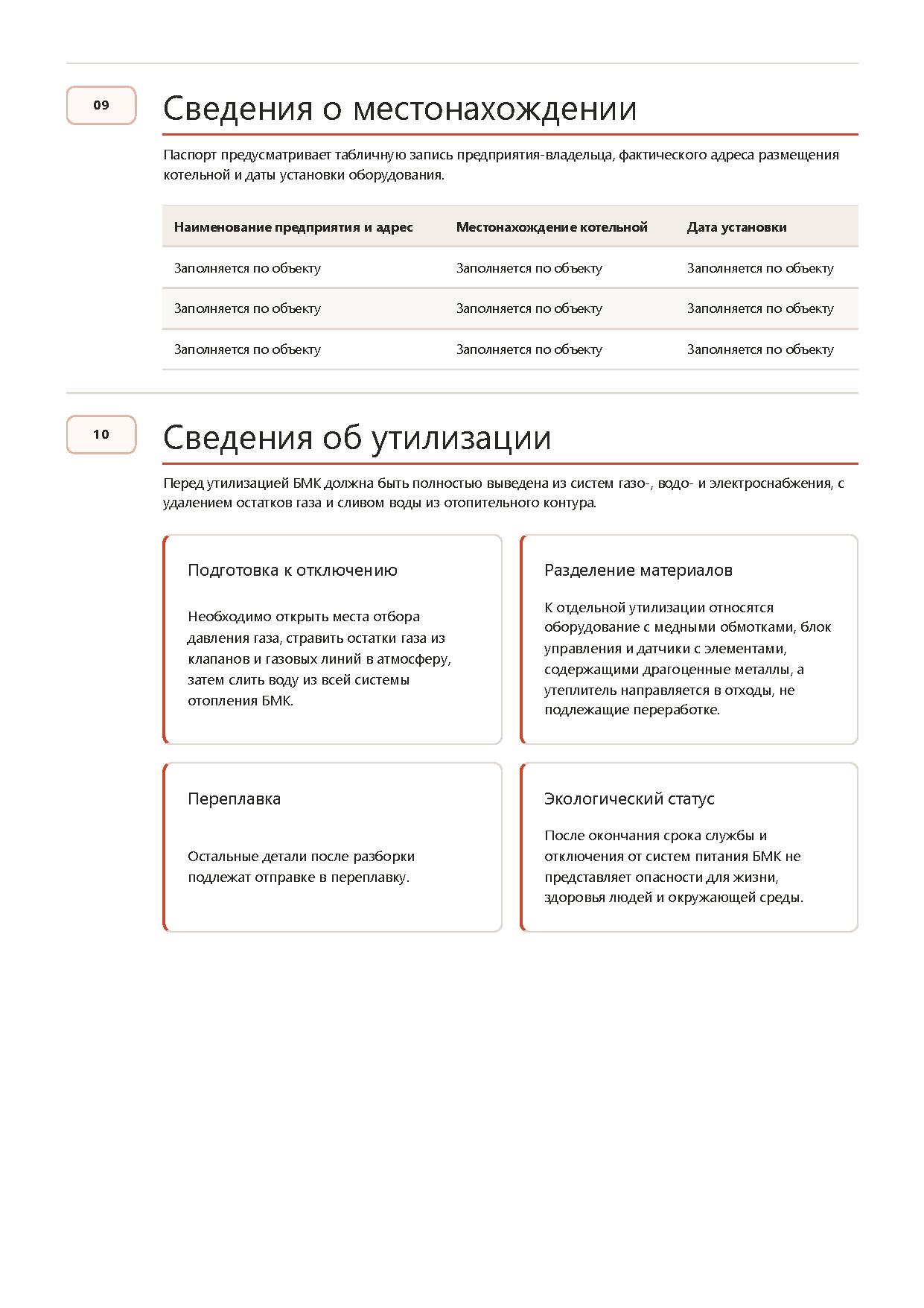

БМК Котелок — стр. 11

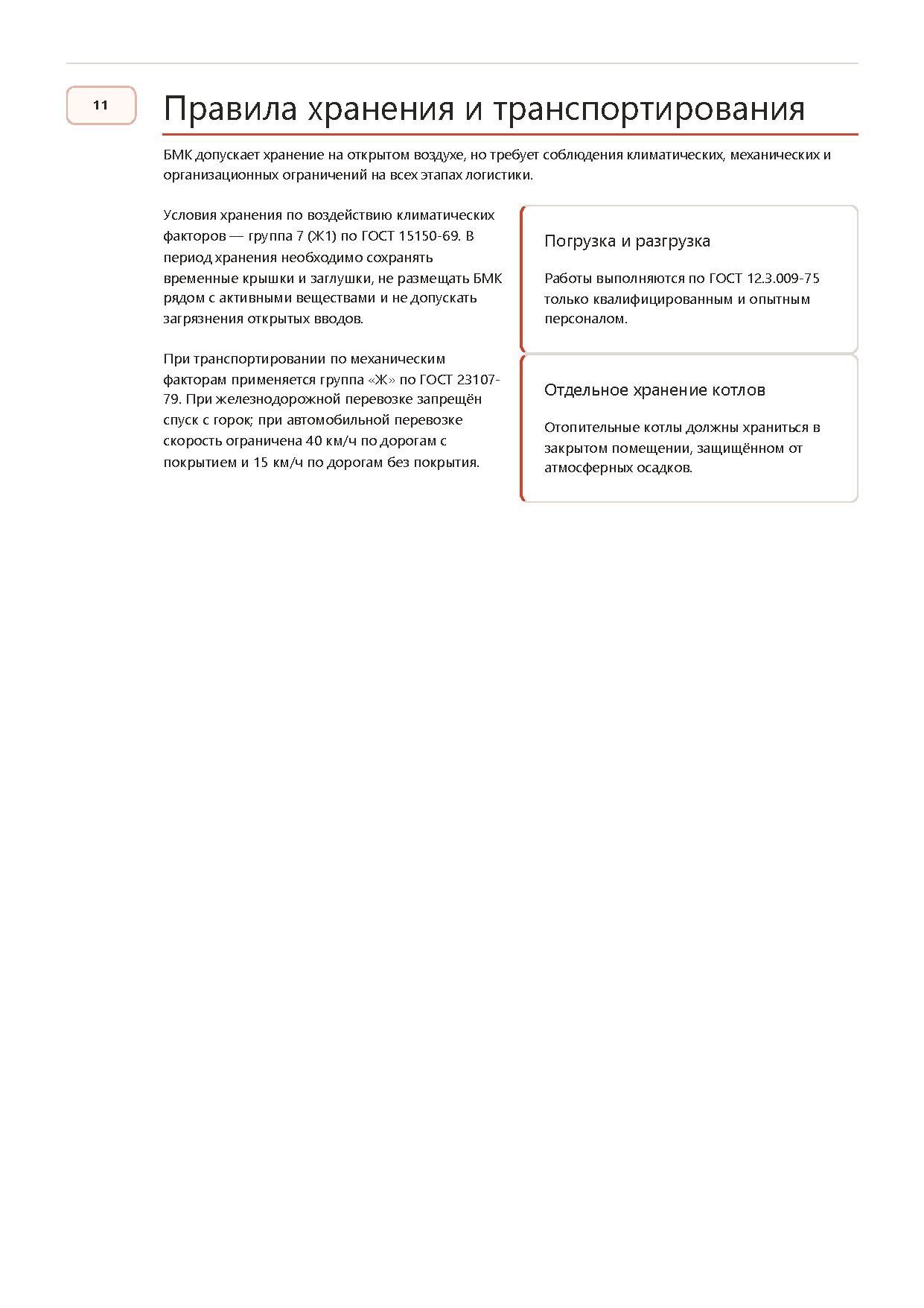

БМК Котелок — стр. 12

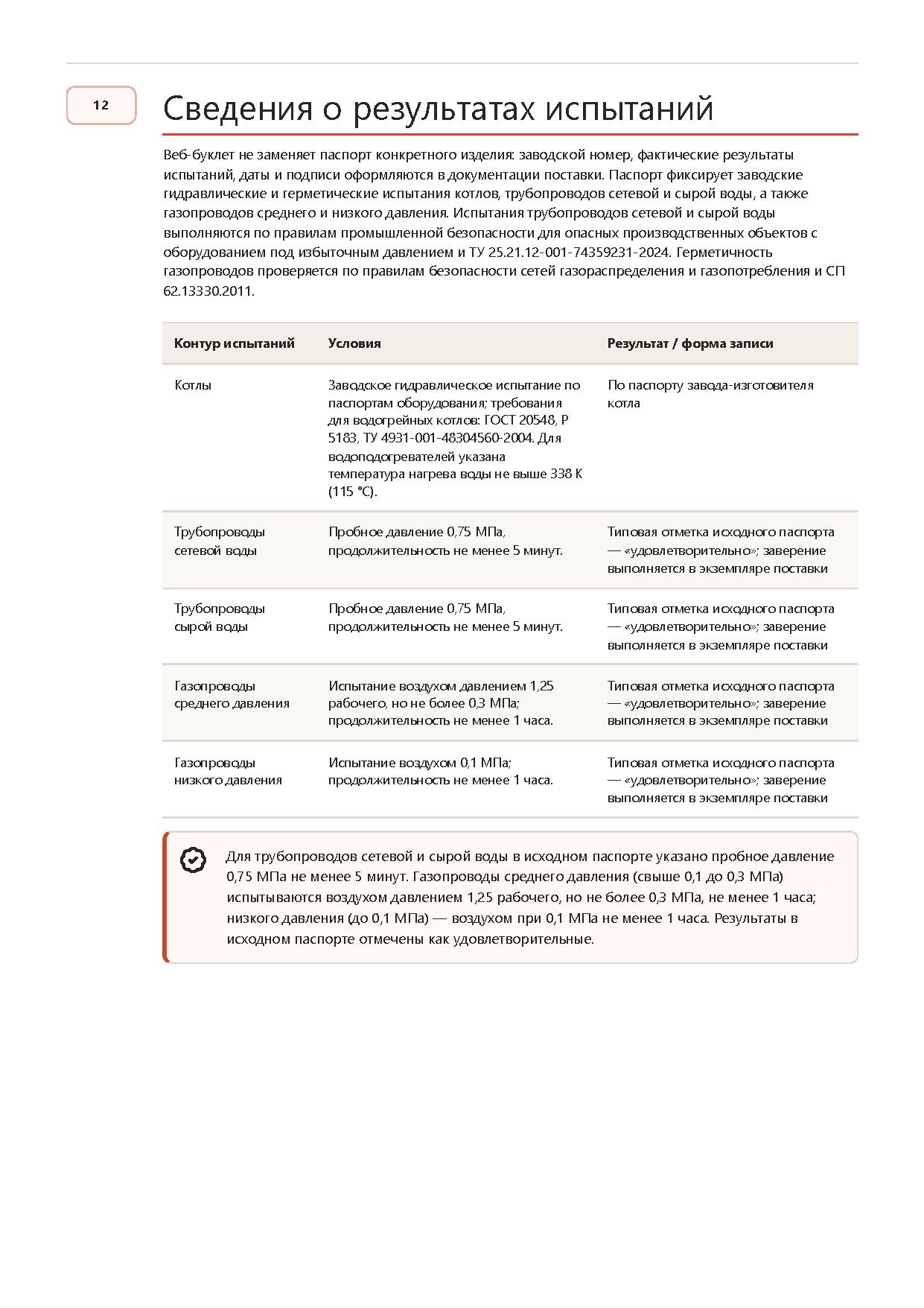

БМК Котелок — стр. 13

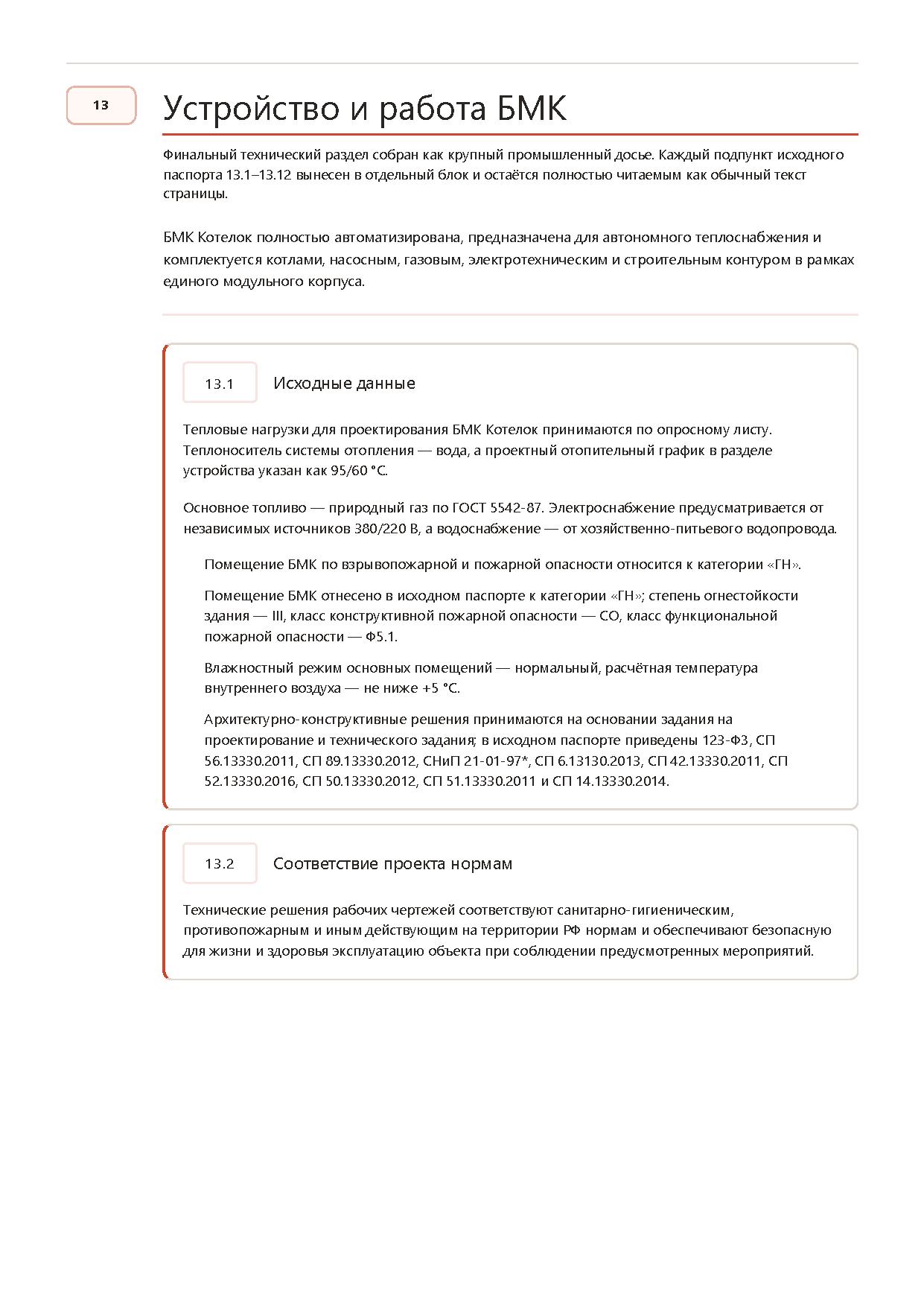

БМК Котелок — стр. 14

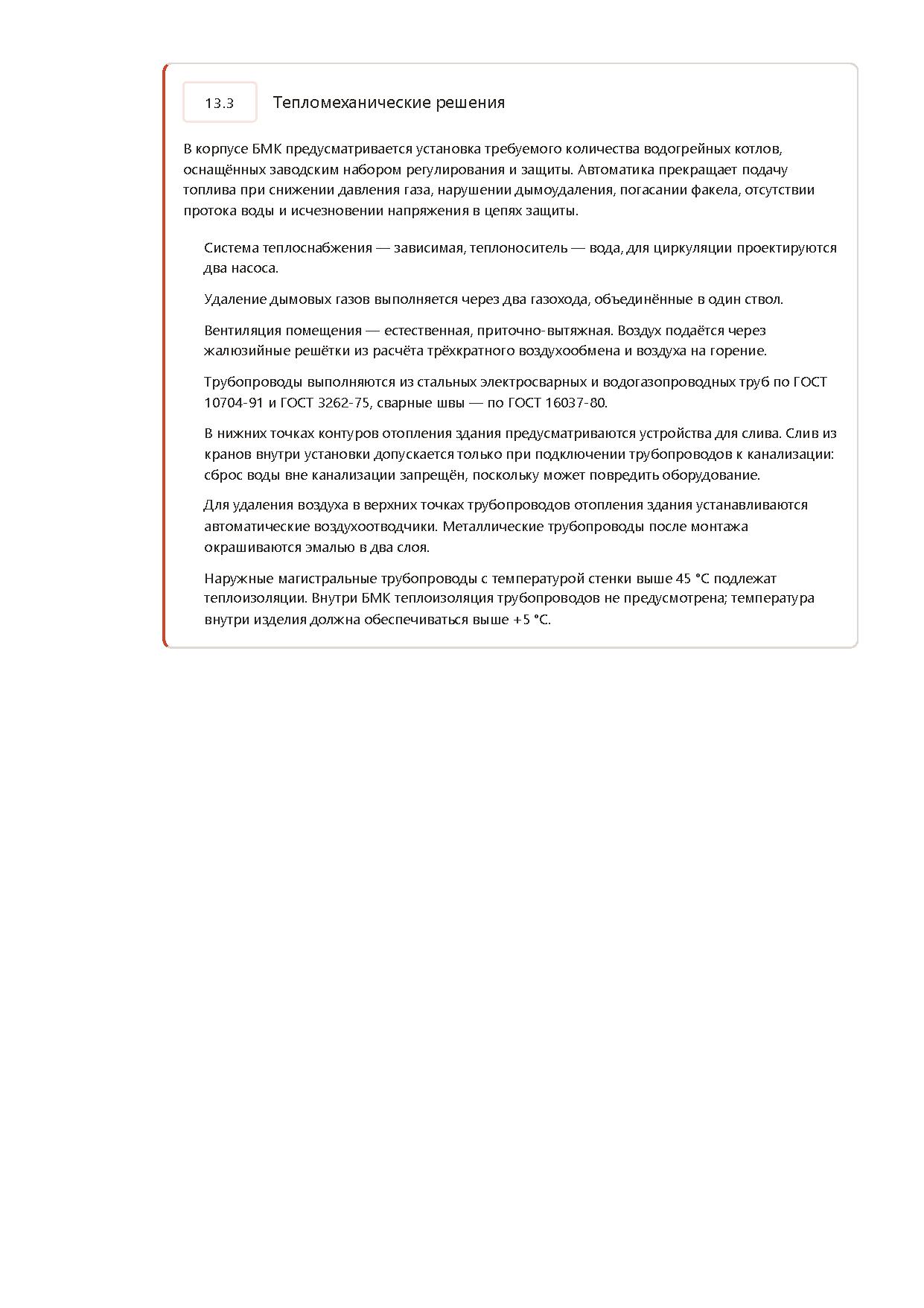

БМК Котелок — стр. 15

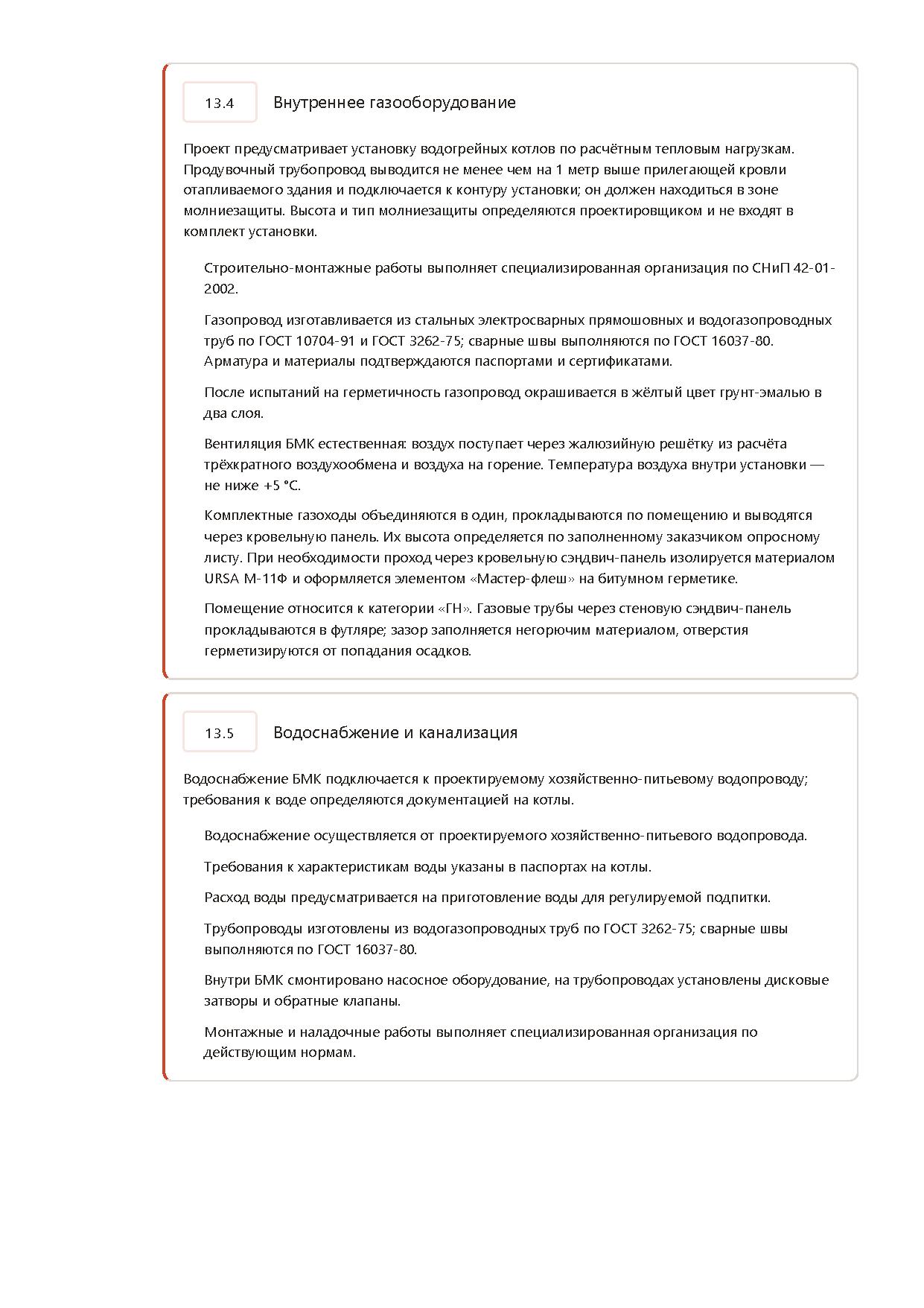

БМК Котелок — стр. 16

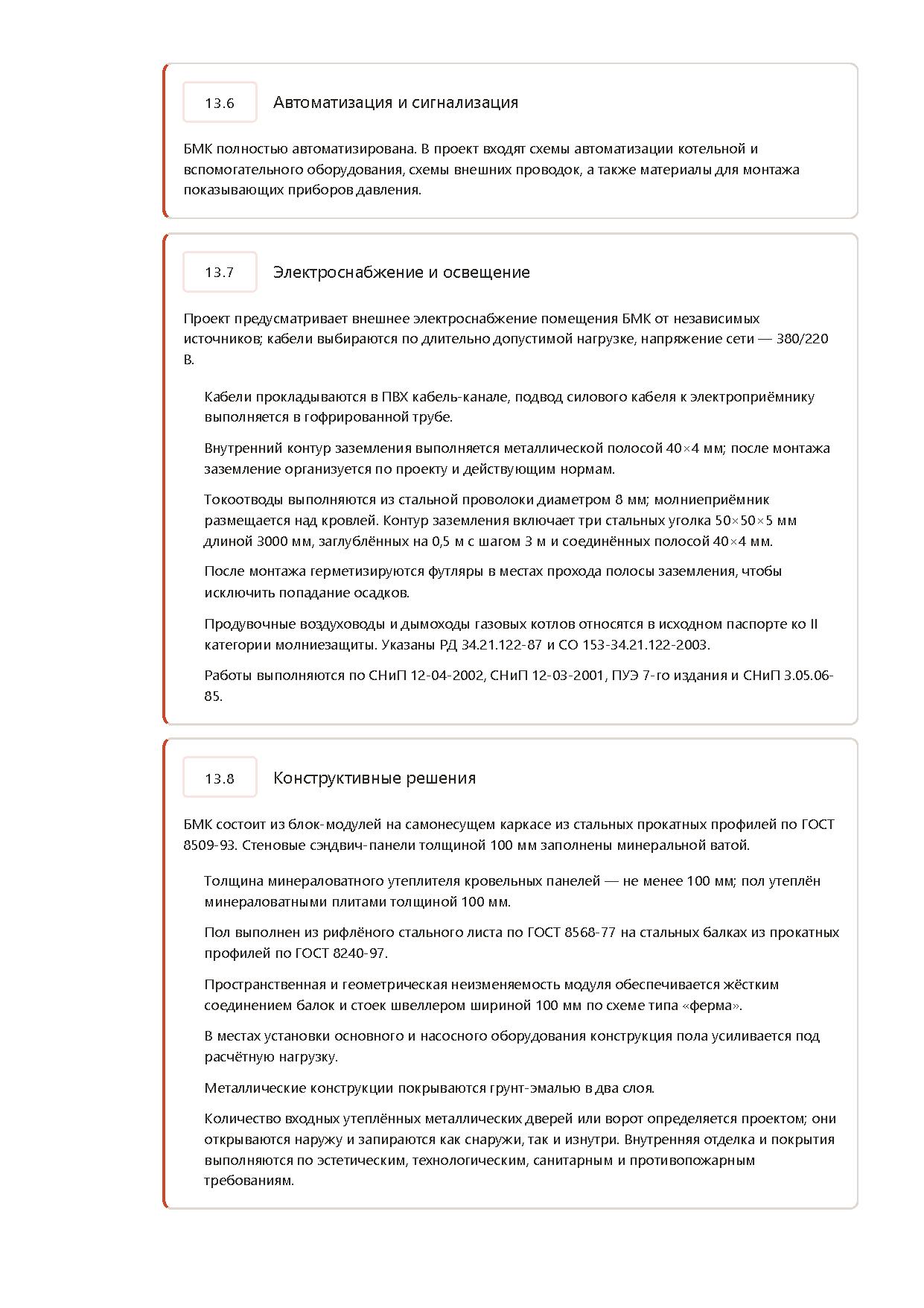

БМК Котелок — стр. 17

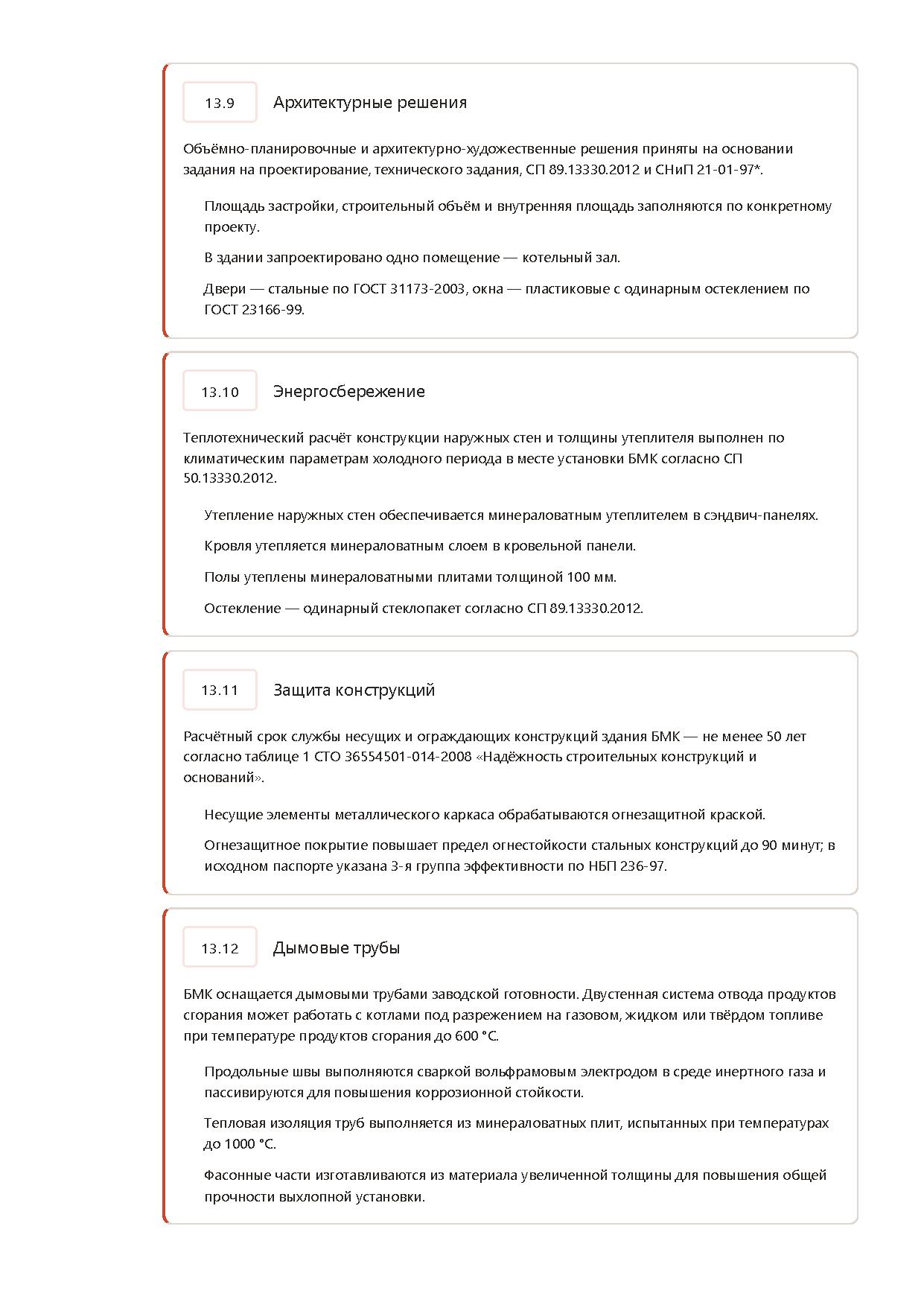

БМК Котелок — стр. 18

Стр. 01

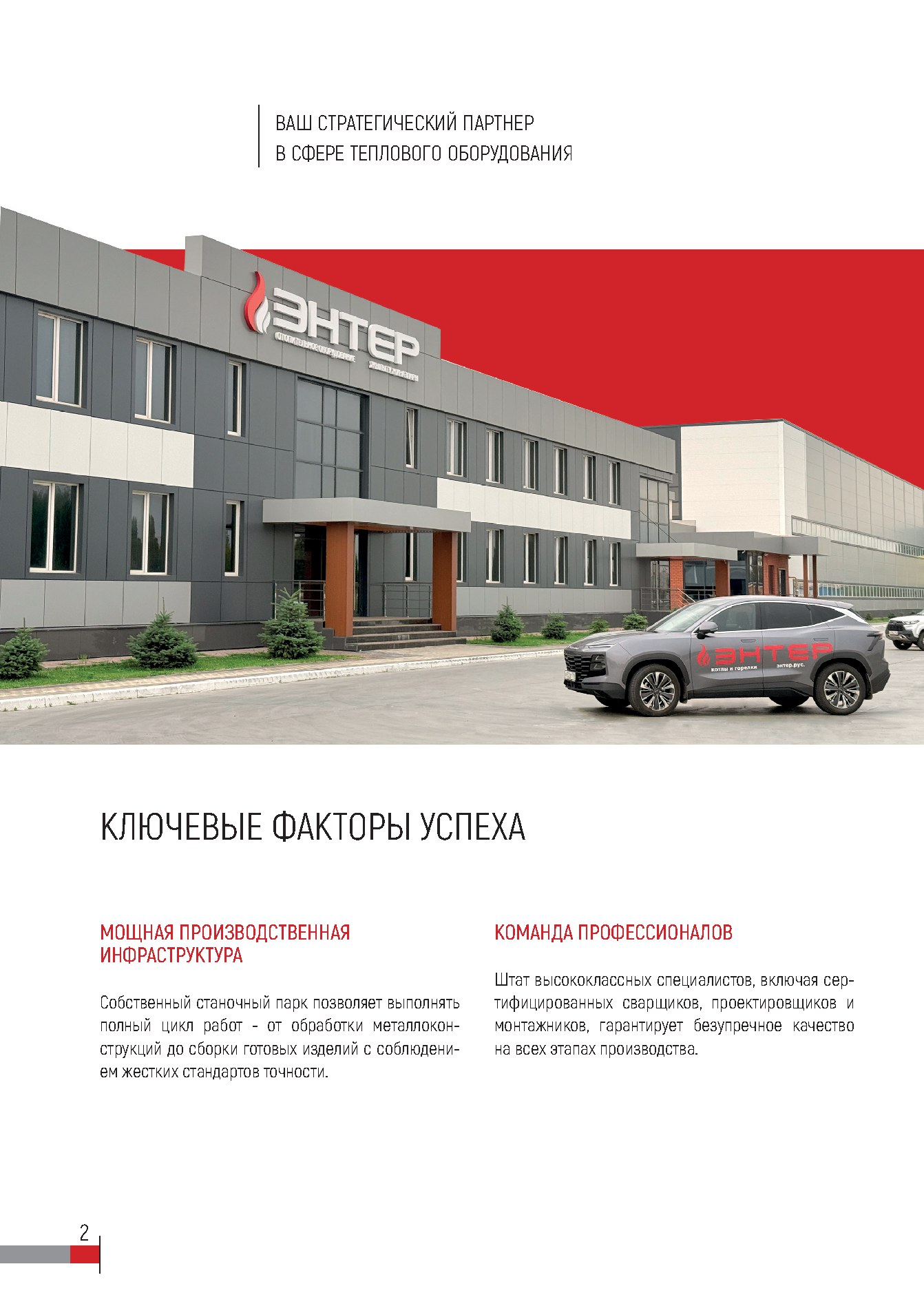

Стр. 02

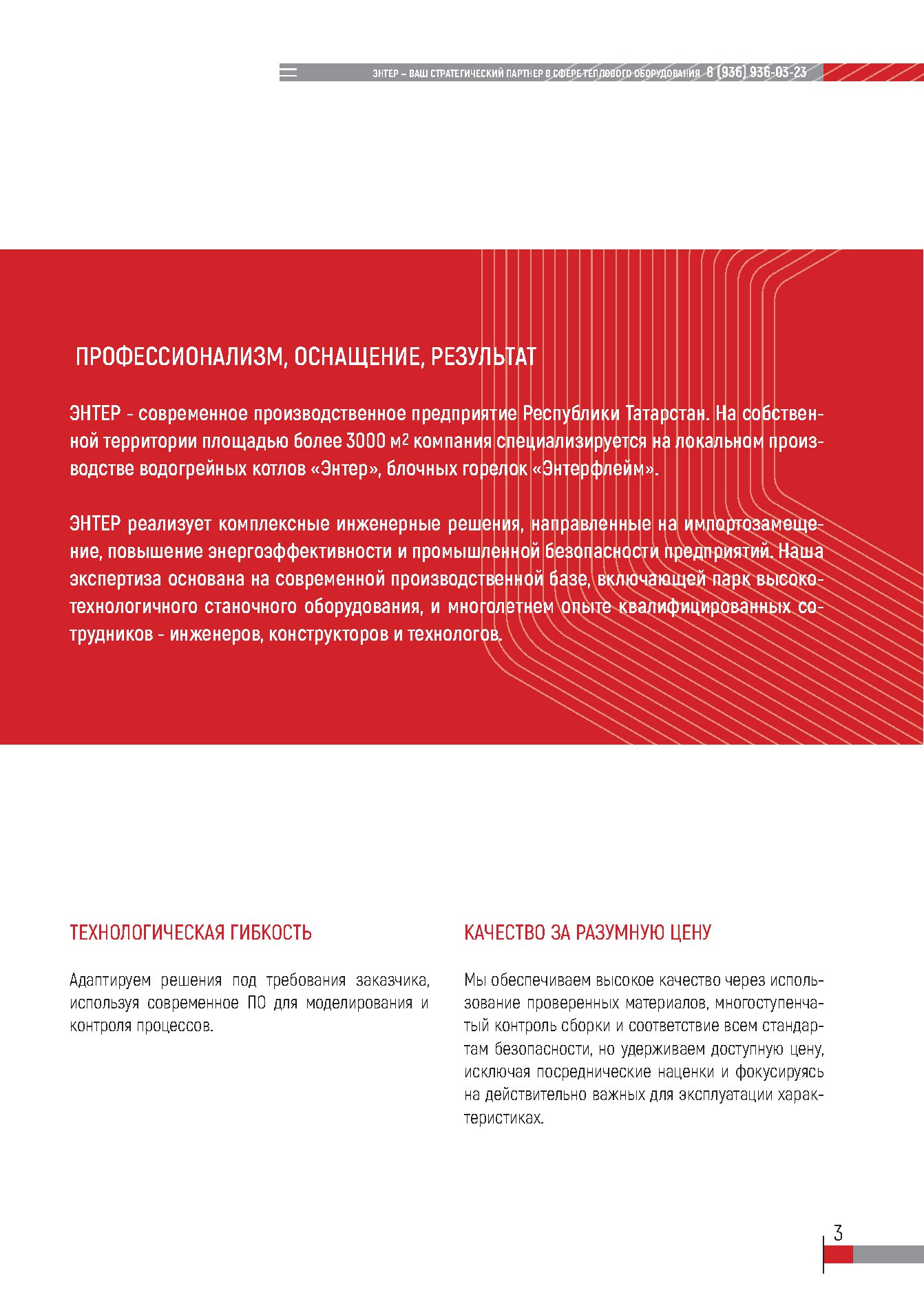

Стр. 03

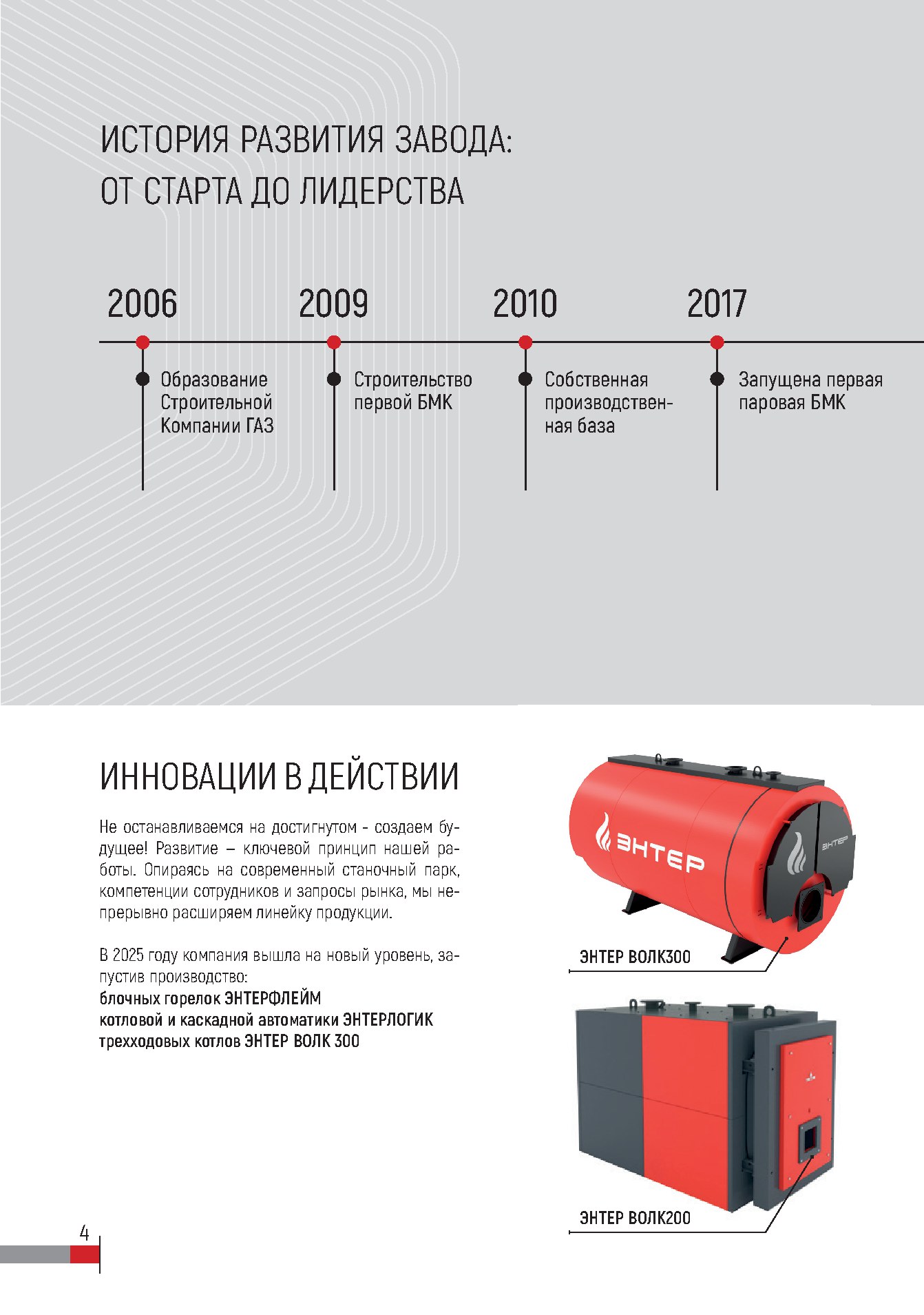

Стр. 04

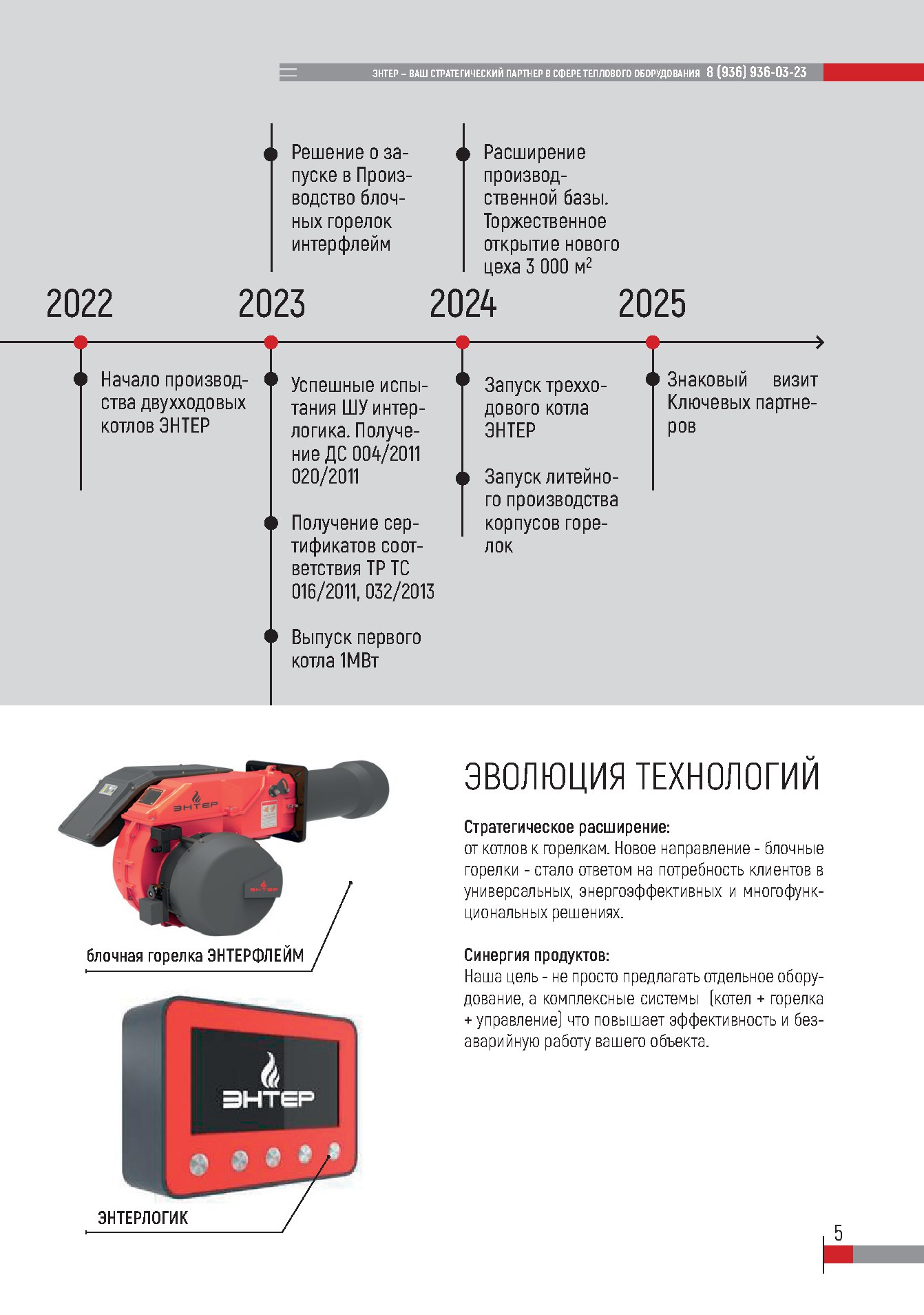

Стр. 05

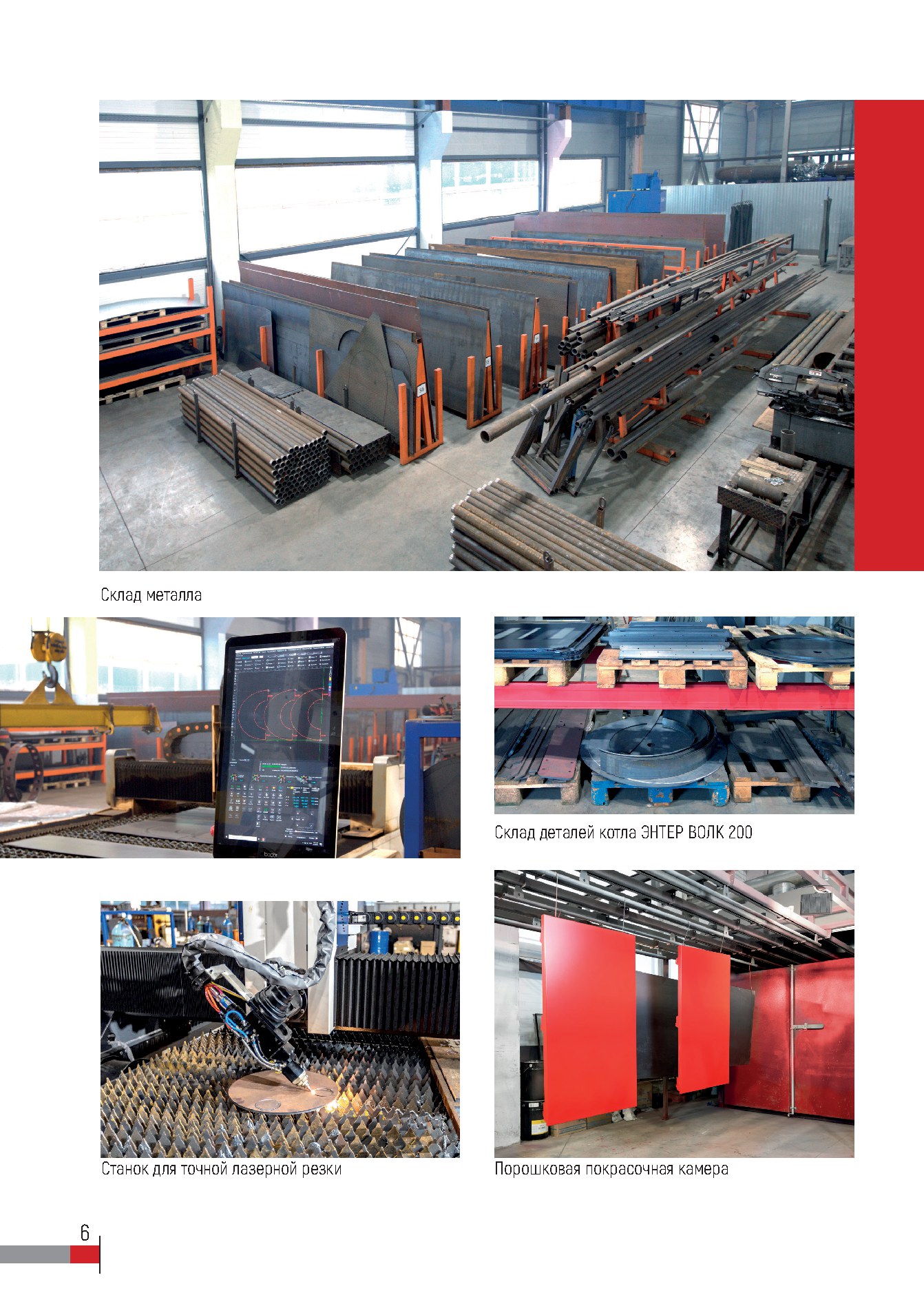

Стр. 06

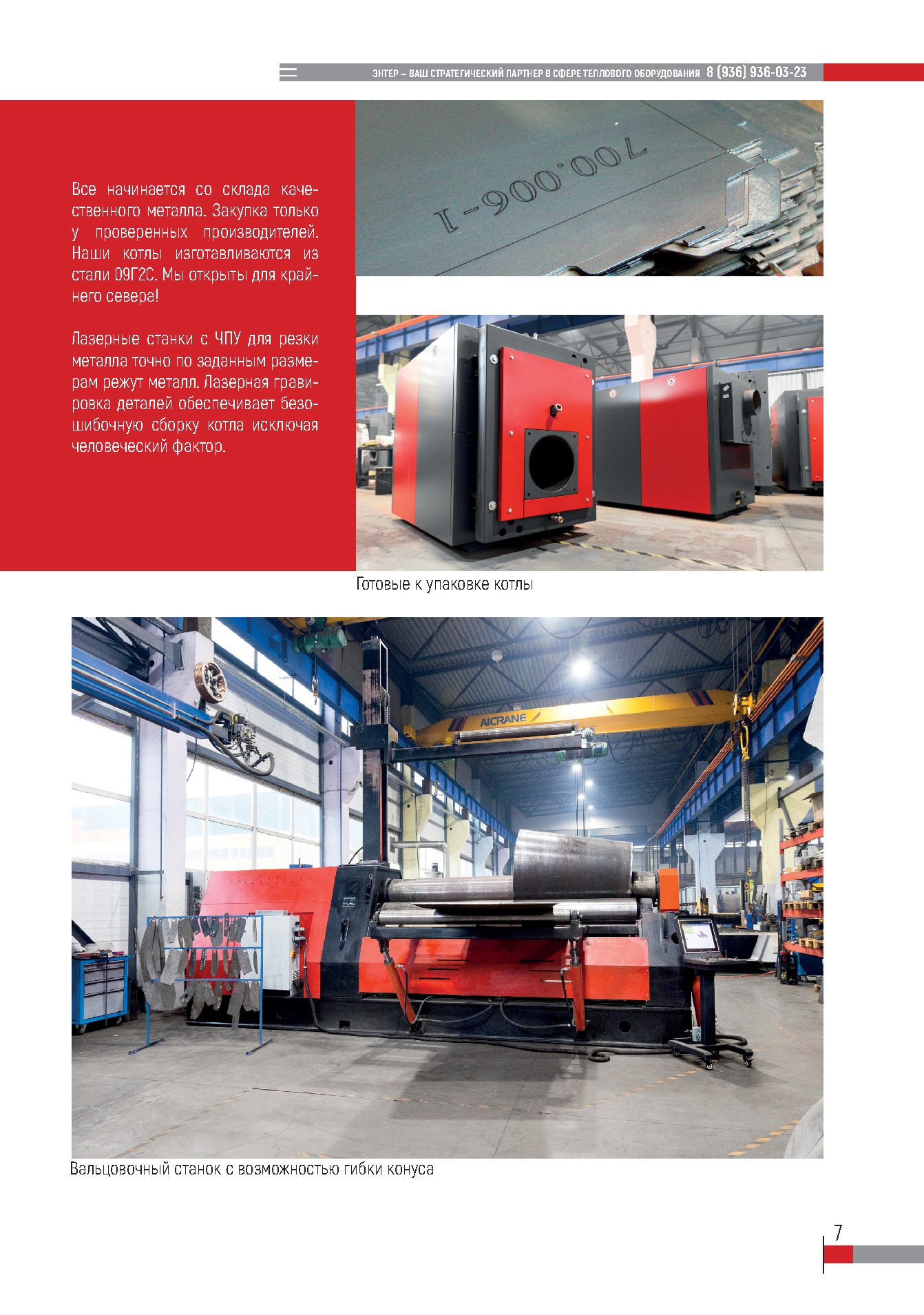

Стр. 07

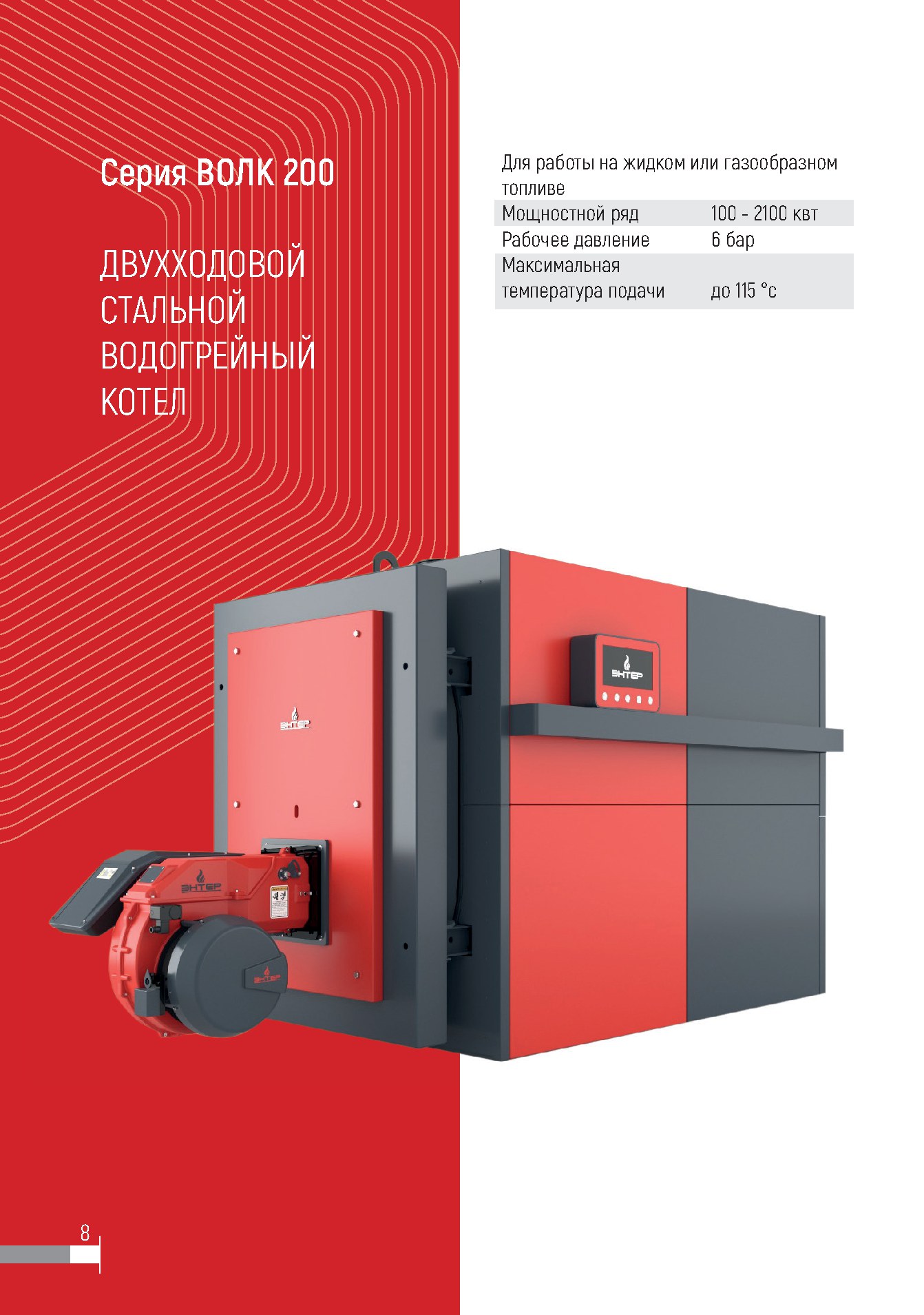

Стр. 08

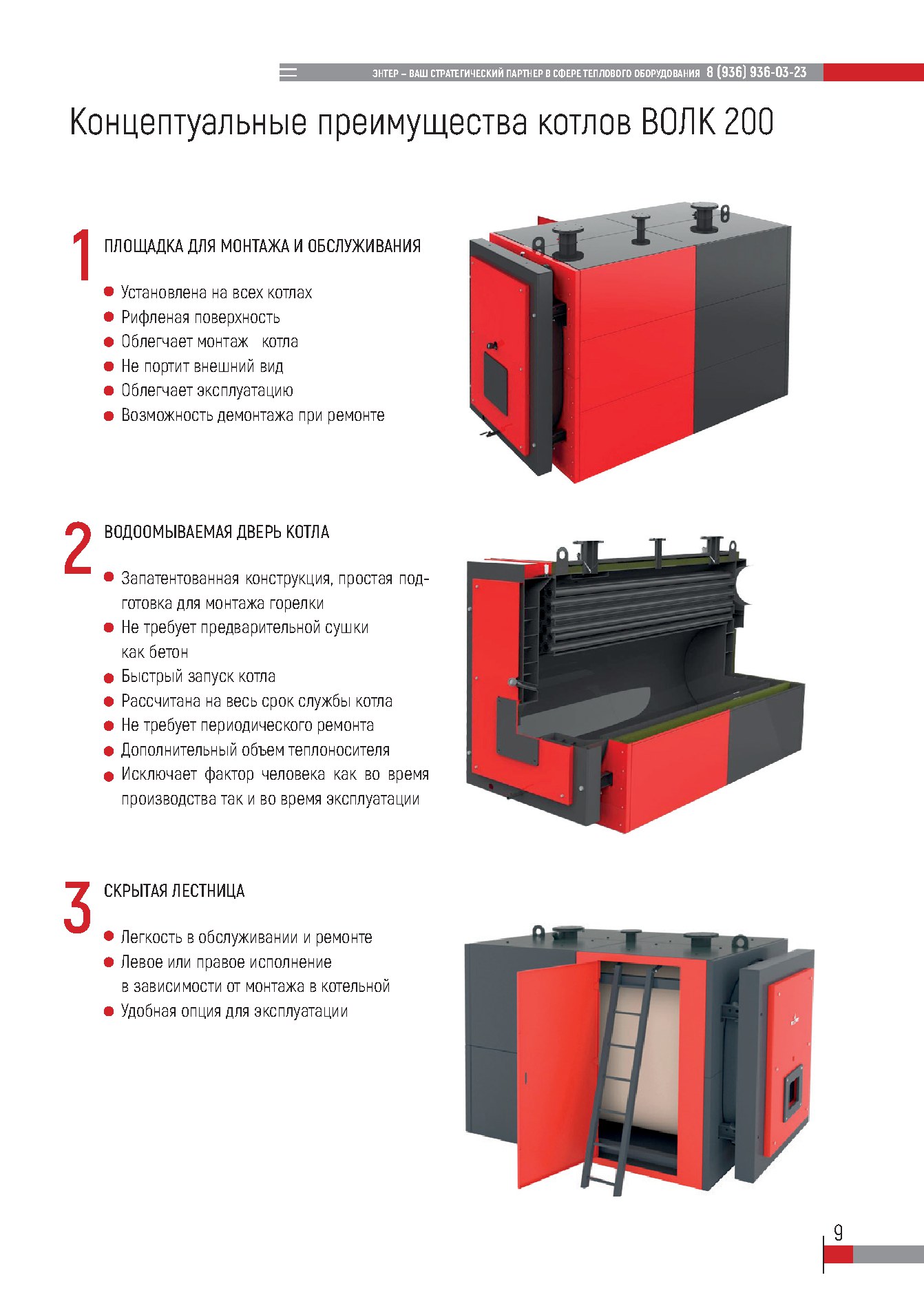

Стр. 09

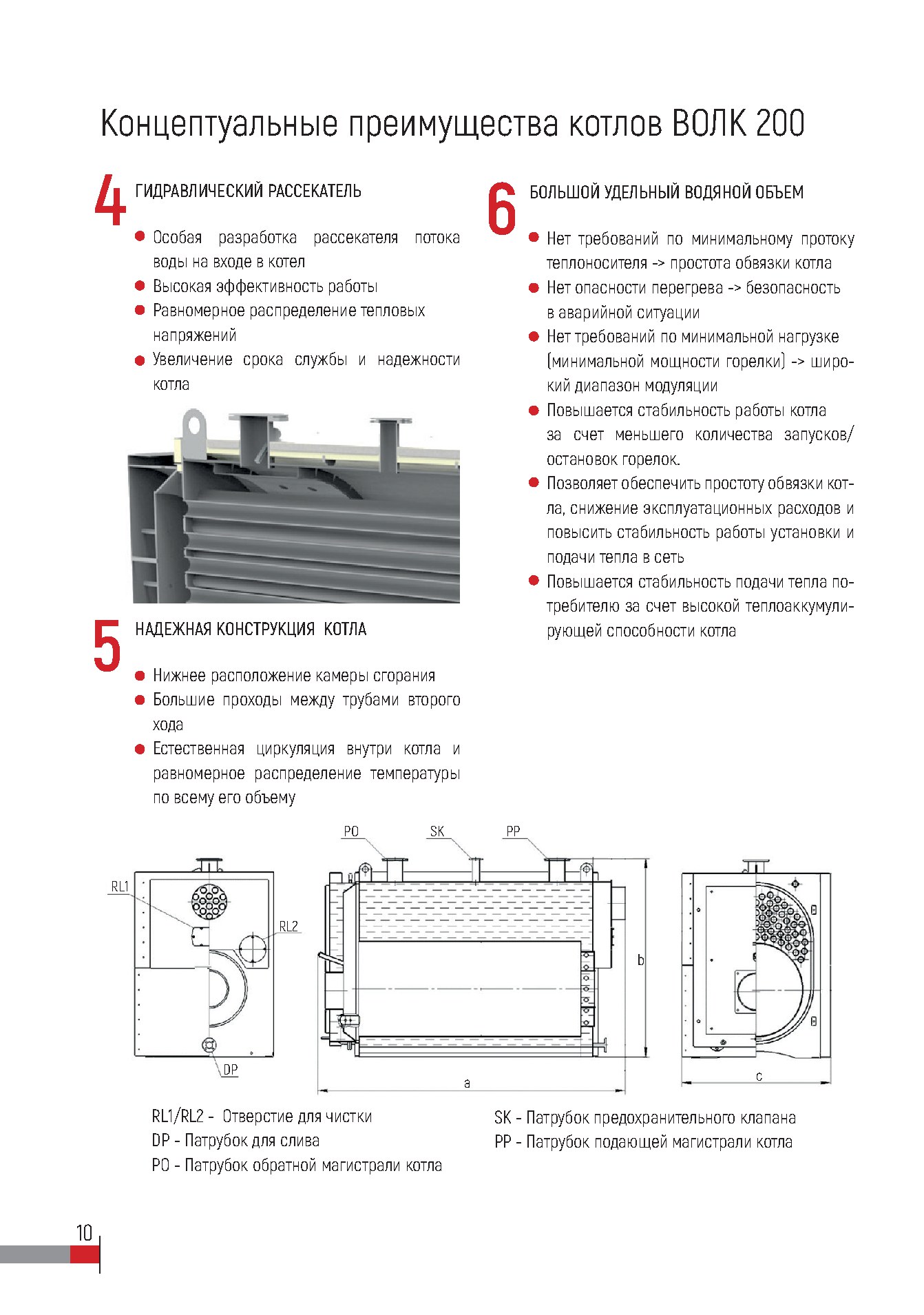

Стр. 10

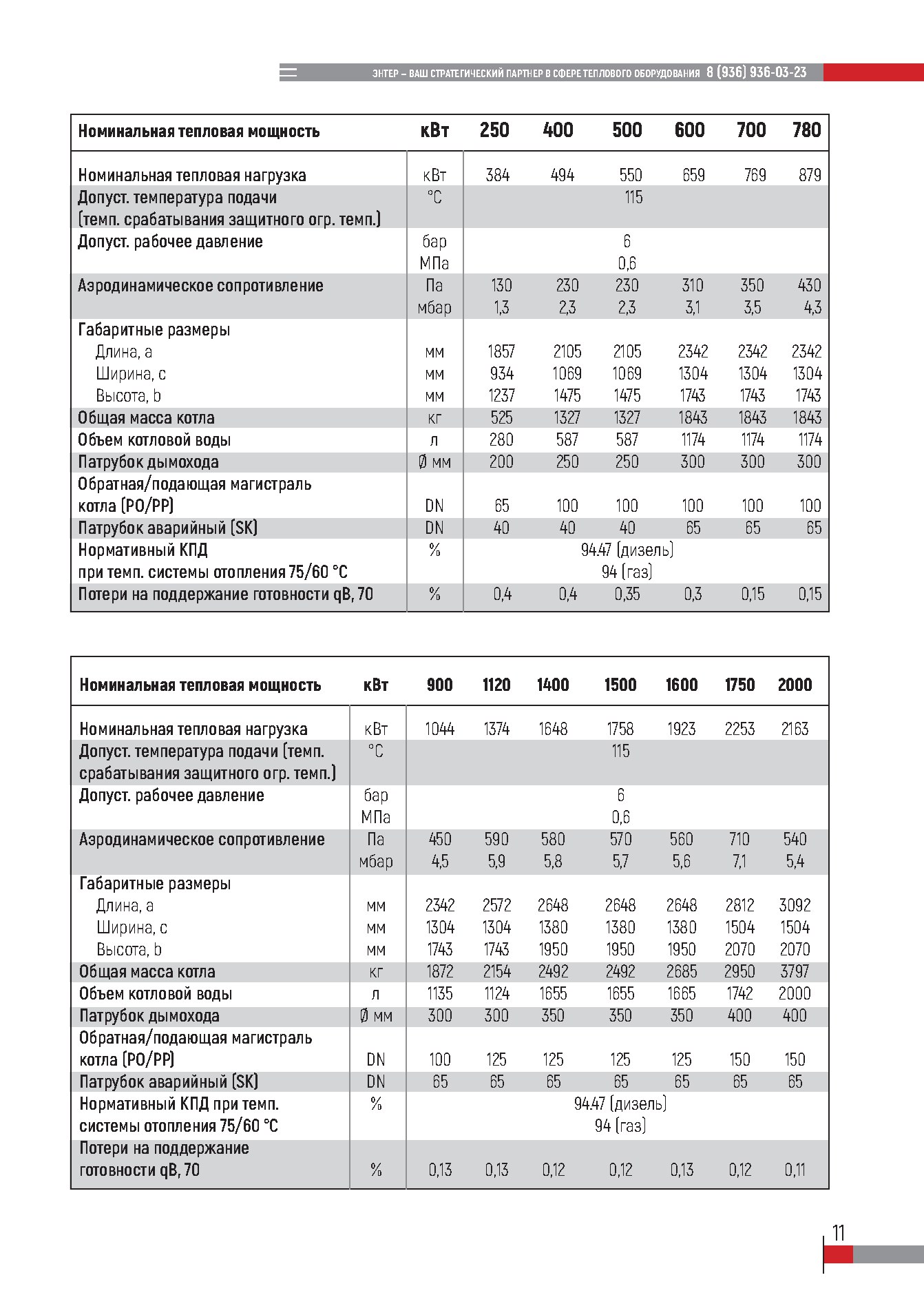

Стр. 11

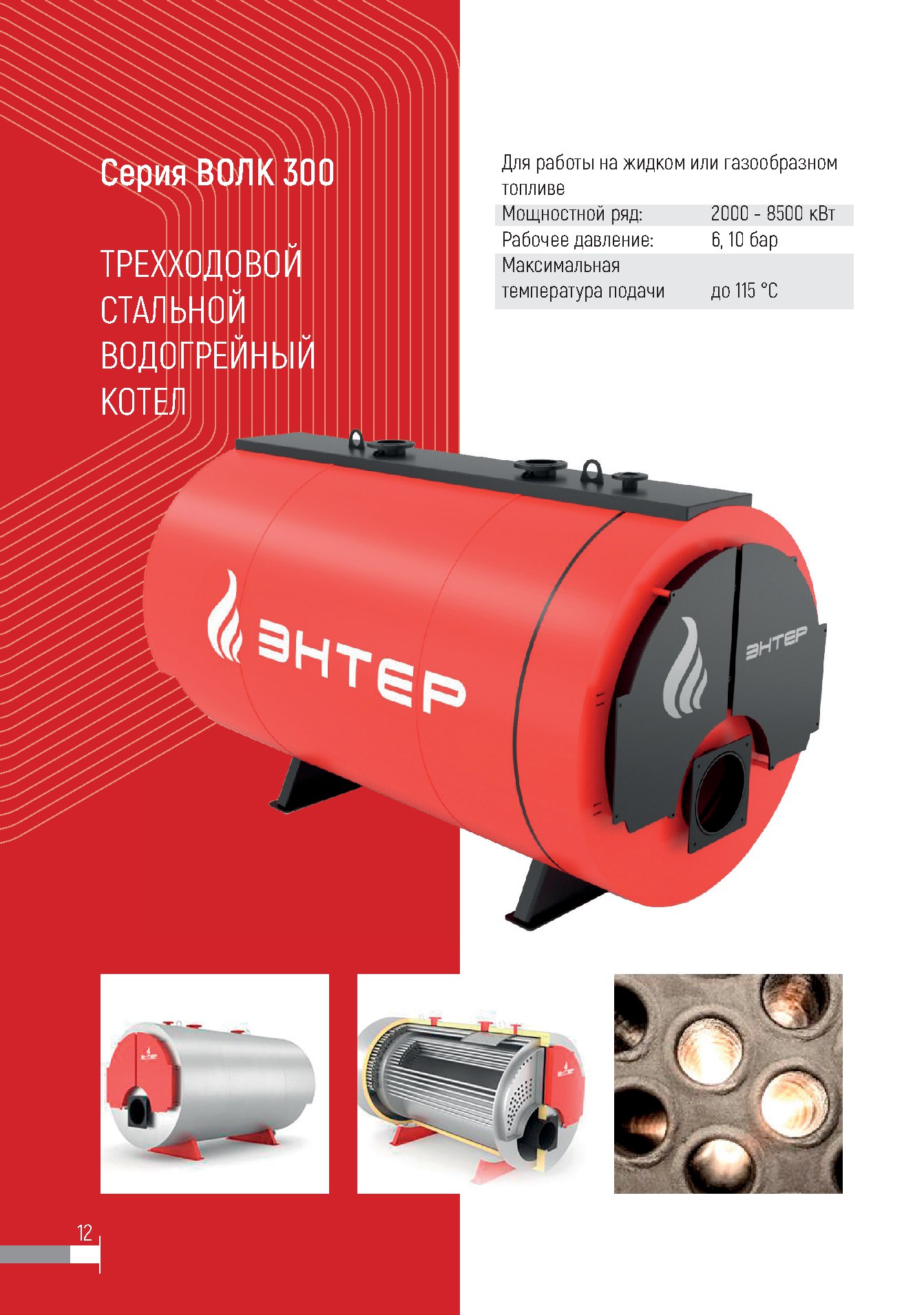

Стр. 12

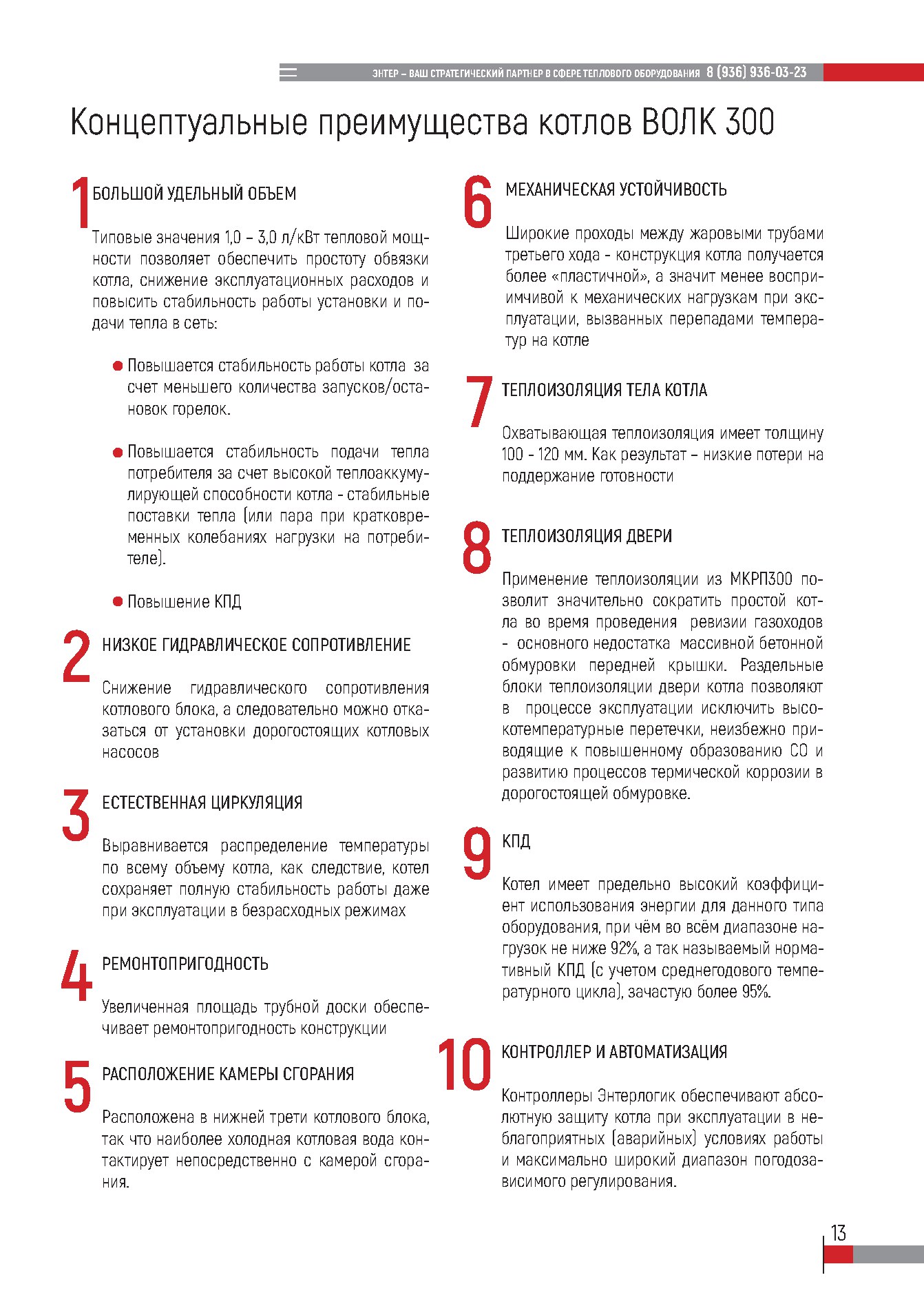

Стр. 13

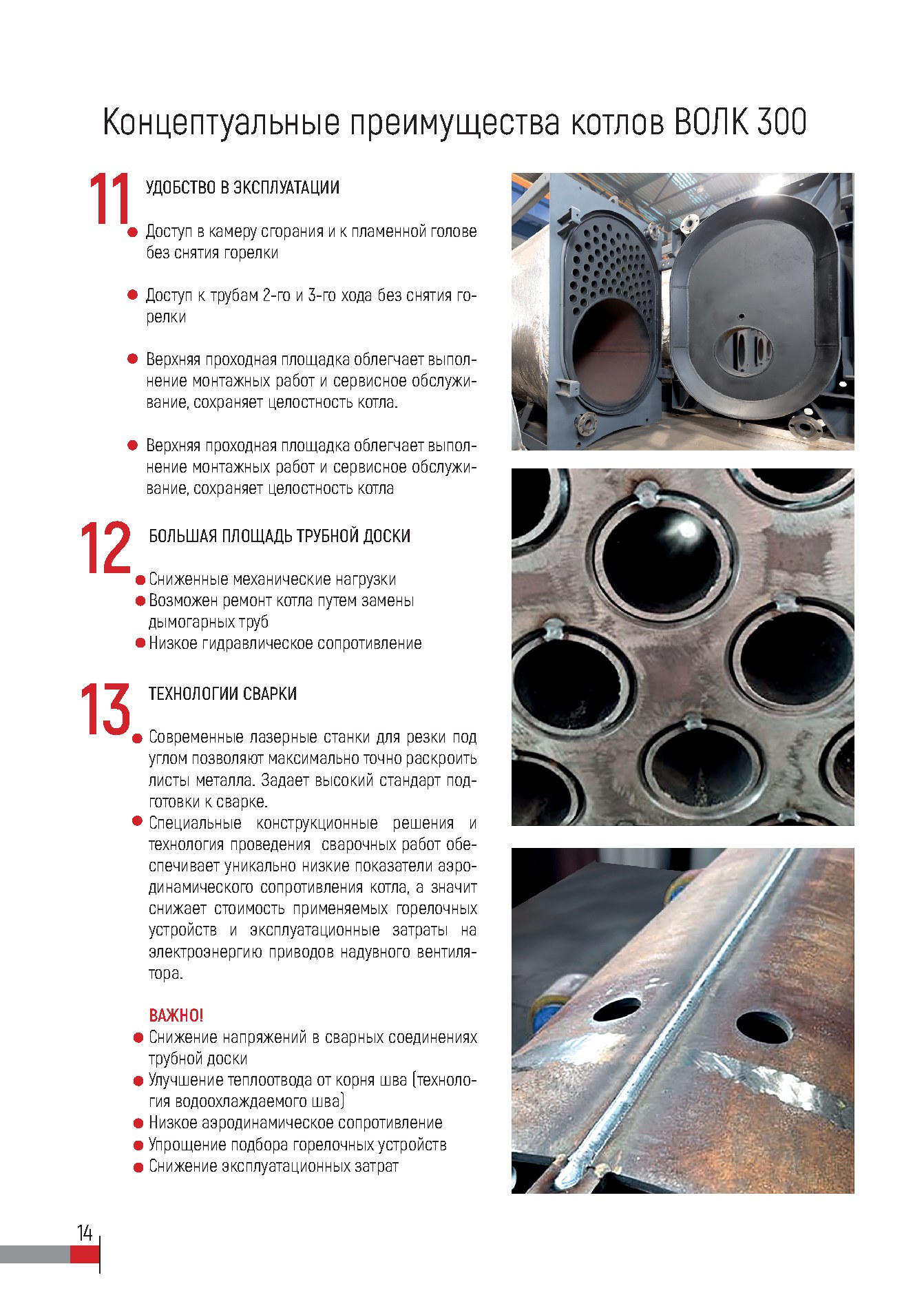

Стр. 14

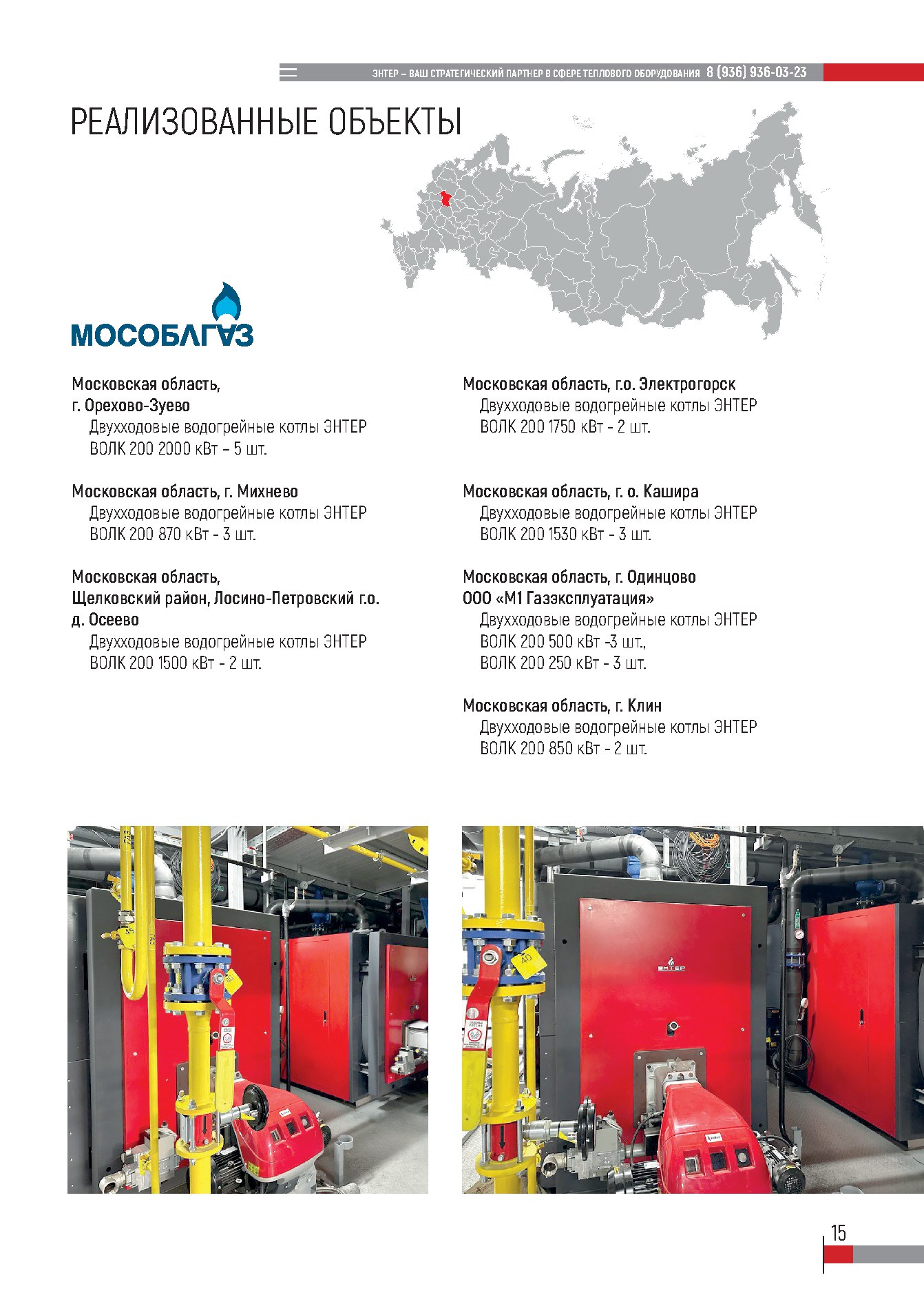

Стр. 15

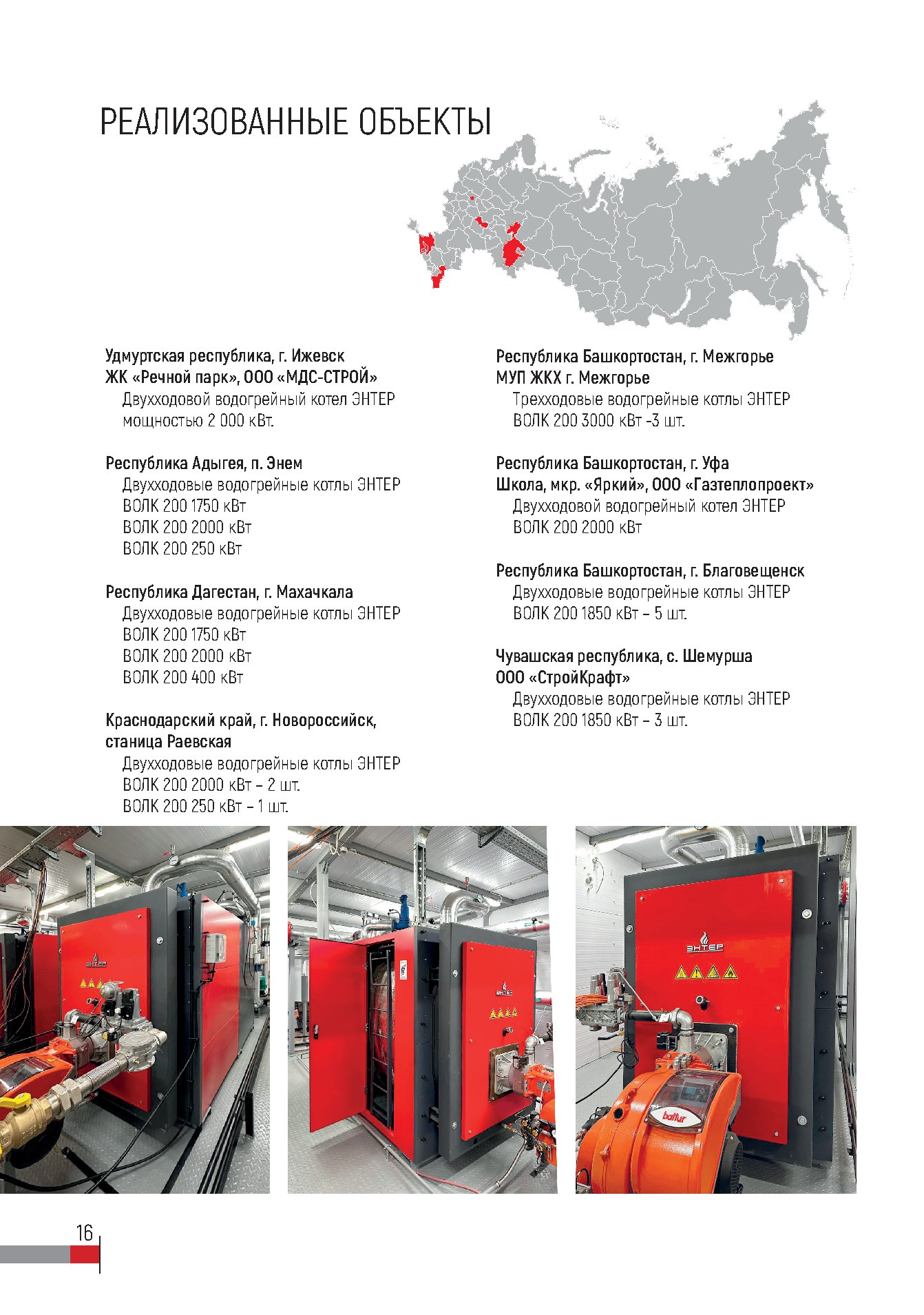

Стр. 16

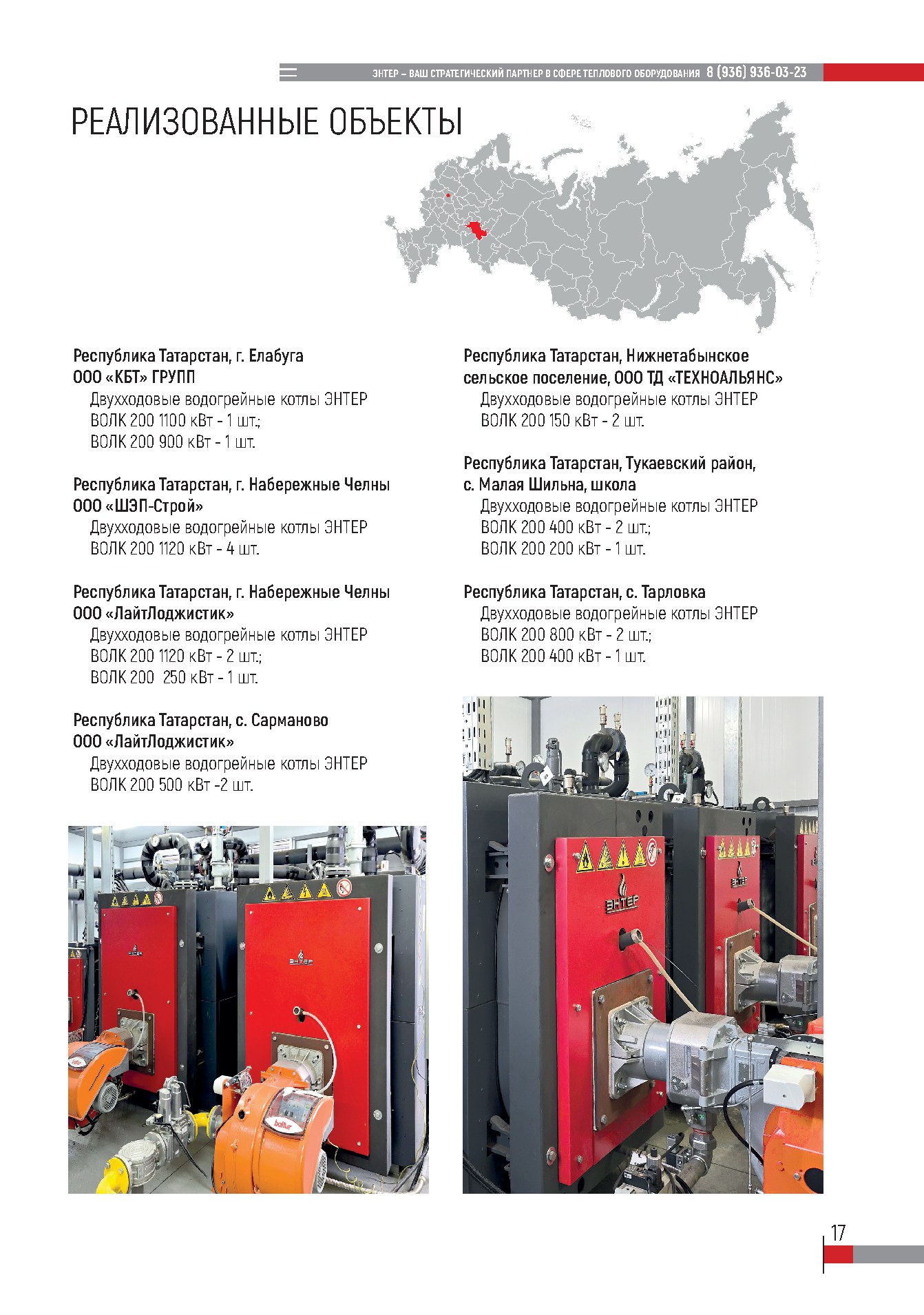

Стр. 17

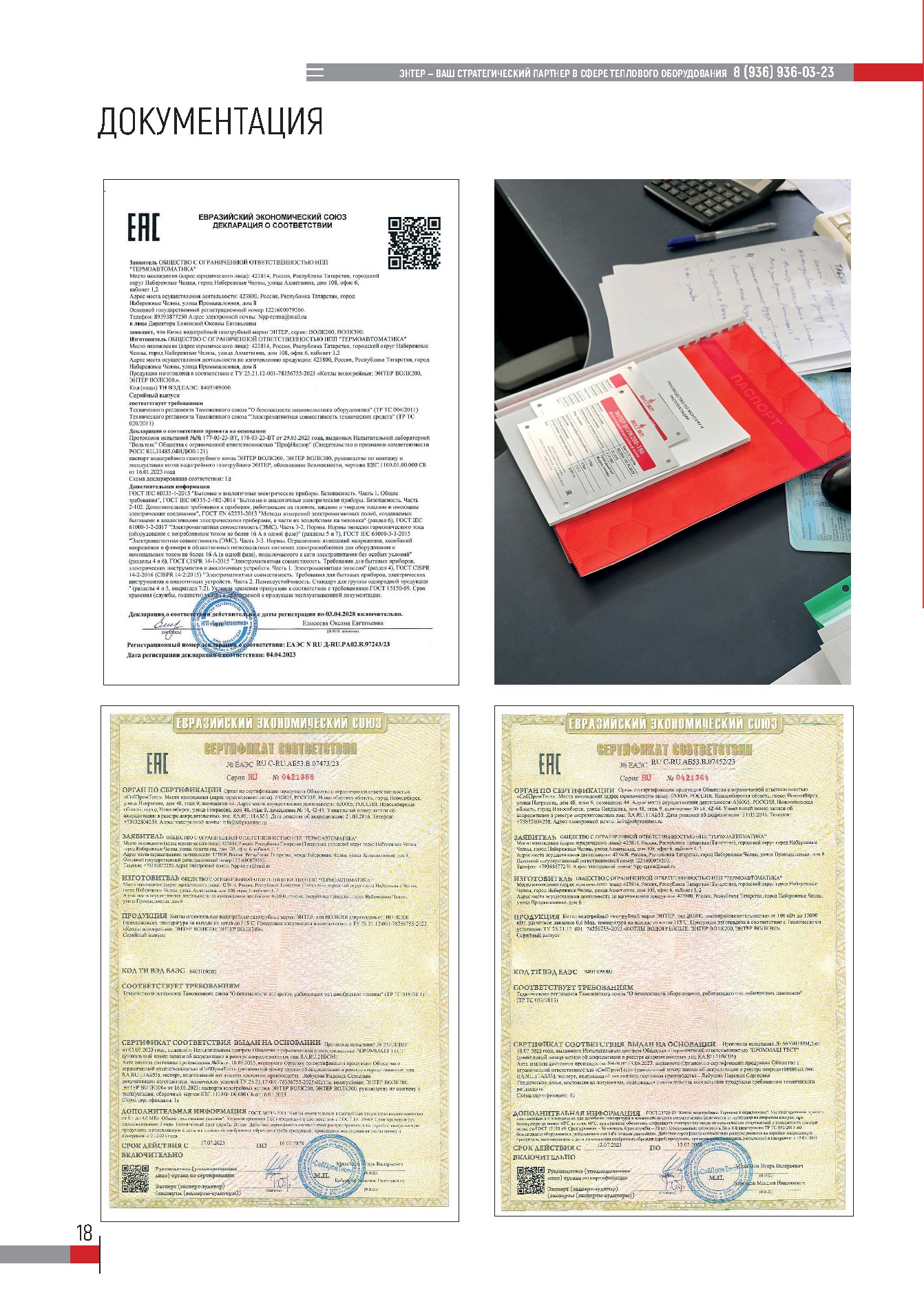

Стр. 18

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

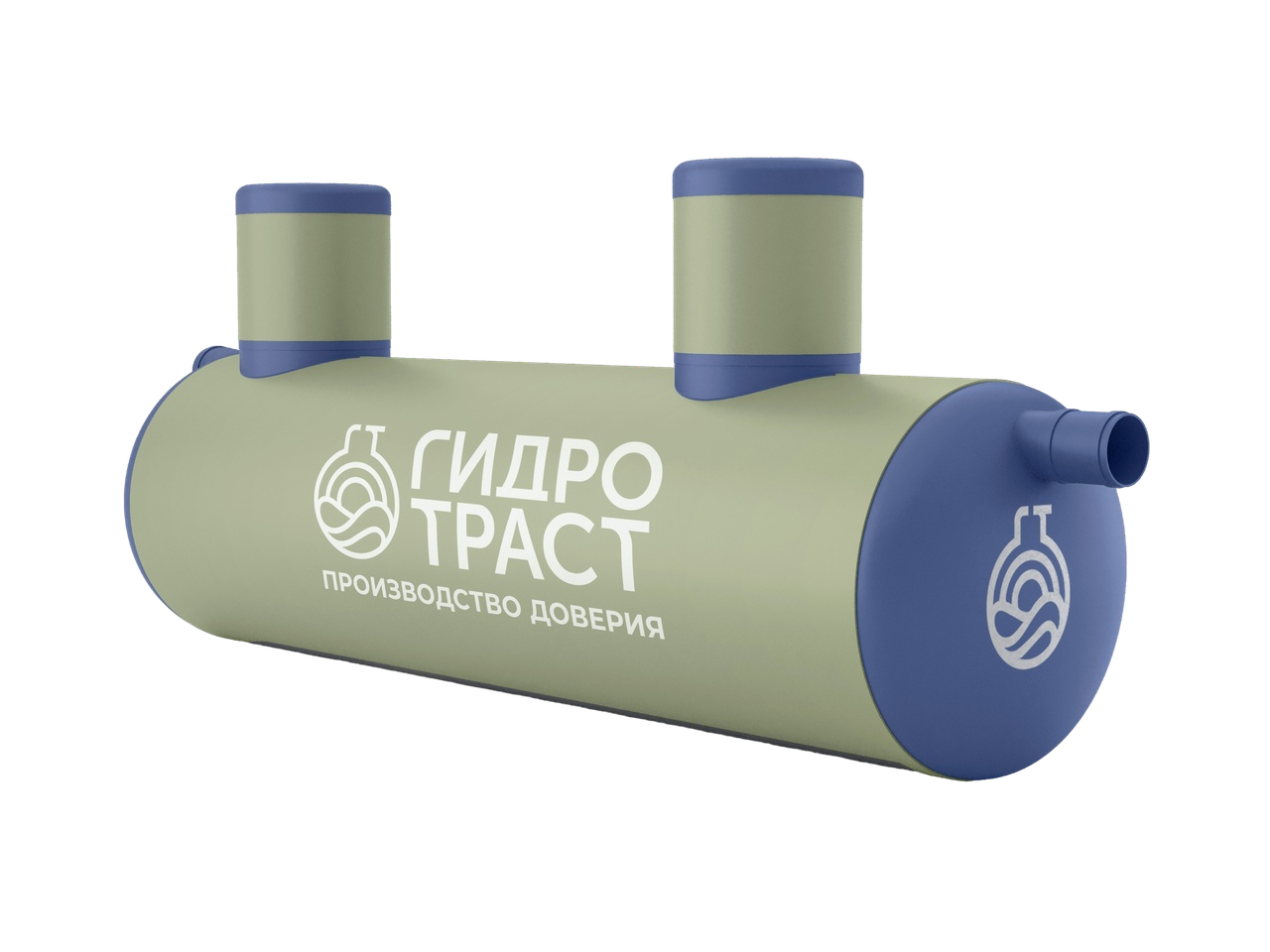

Резервуары Резервуары для аккумулирования питьевых и технических вод Элемент ГТ-1

Резервуары «Элемент ГТ-1» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022 предназначены для хранения питьевого и противопожарного запаса воды, используются в составе очистных сооружений ливневого и хозяйственно-бытового стока. Представляют собой вертикальные или горизонтальные емкости из армированного стеклопластика. Предусматривается возможность установки емкости под проезжей частью. Классификация установок Классификация установок и структура условного обозначения: Резервуар «Элемент ГТ-1 X₁-X₂-X₃» X₁ – объем резервуара м3; X₂ – диаметр корпуса установки, м; X₃ – глубина заложения подводящего трубопровода, м. Технические характеристики Диаметр корпуса от 1200 до 4200 мм Максимальный объем 1-го резервуара до 200 м3 Максимальная температура аккумулируемой жидкости до 60°C

Принцип работы

Резервуары для аккумулирования питьевых и технических вод «Элемент ГТ-1» в полной заводской готовности включают в себя: Горизонтальный корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки; Горловина(ы) для обслуживания резервуара; Система вентиляции; Лестница стационарная; Дополнительное оборудование в зависимости от назначения резервуара (насосы, перемешивающие устройства, сигнализаторы наполнения, датчики уровня осадка и плавающего слоя).

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

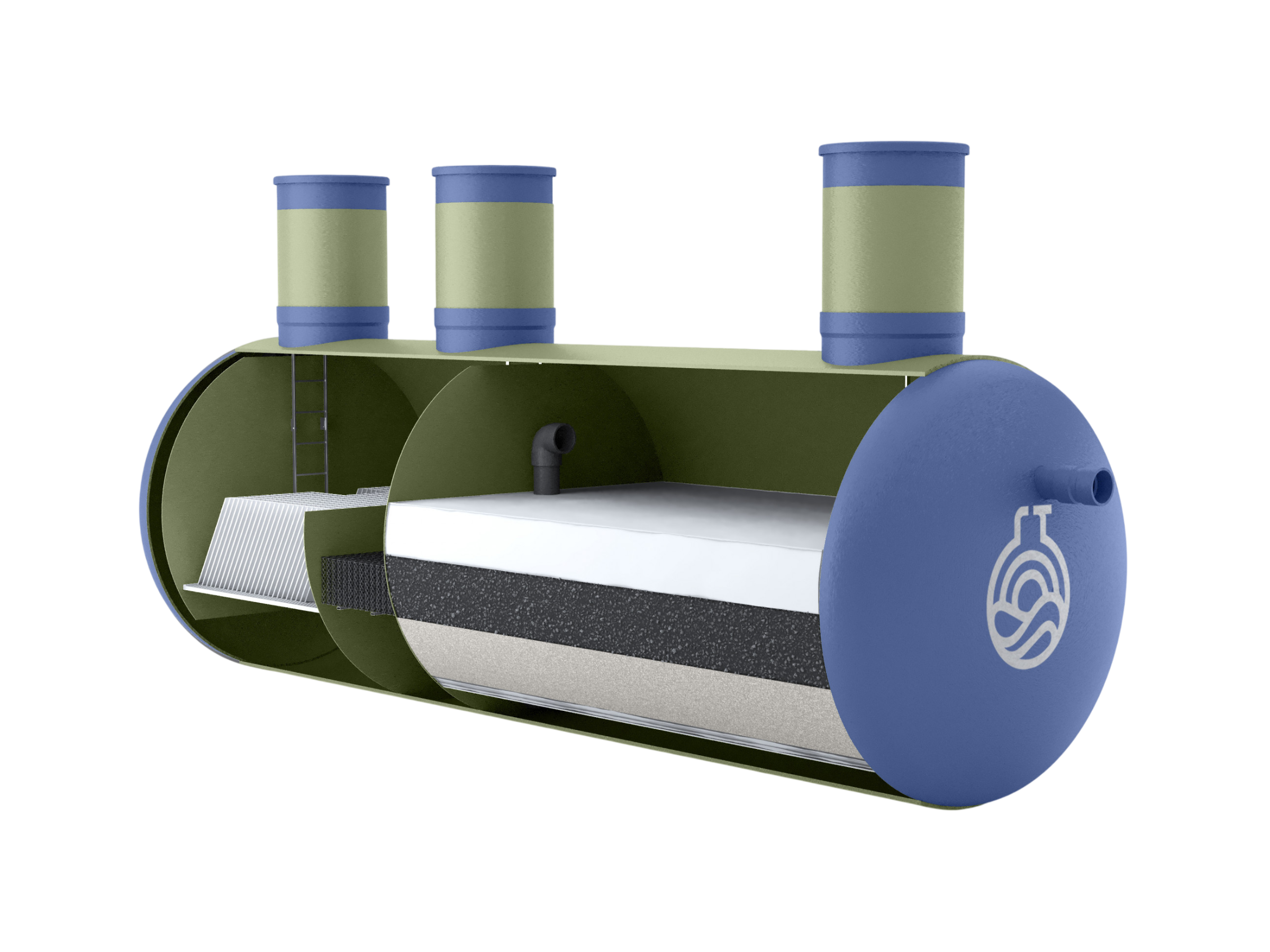

Резервуары Установки очистки ливневых стоков и технической воды Элемент ГТ-2

Установки очистки ливневого стока и технической воды «Эдемент ГТ-2» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022, предназначены для очистки ливневых стоков и технической воды от взвешенных веществ, нефтепродуктов. Представляют собой горизонтально расположенную цилиндрическую емкость из армированного стеклопластика в комплекте с необходимыми загрузками. Работа установки полностью автоматизирована и не требует постоянного присутствия обслуживающего персонала. Предусматривается возможность установки емкости под проезжей частью.

Принцип работы

Установка работает в самотёчном режиме. Предусмотрена пятиступенчатая очистка сточных вод. Первая ступень очистки – предусматривается тонкослойное расслаивание потока сточной жидкости, происходит первичное очищение стоков от наиболее крупных веществ минерального происхождения. Вторая ступень очистки – предусматривается установка коалесцентных модулей из полипропиленовых листов. Свойства модулей позволяет отделить нерастворенные нефтепродукты размером более 0,2 мм и плотностью меньше 1500 кг/м3, в результате на поверхности образуется масляный слой, который подлежит последующей откачке. Третья ступень очистки – на данной ступени предусматривается фильтрация стоков через слои механической загрузки. Механическая загрузка представляет собой синтетический нетканый материал. Четвертая ступень очистки – предусматривается фильтрация сточных вод через сорбционную загрузку (сорбент минерального происхождения, активированные угли). На данном этапе происходит очистка от мелкодисперсных загрязнений, нефтепродуктов, СПАВ. Пятая ступень очистки – доочистка на установках ультрафиолетового обеззараживания (предусматривается при очистке до норм сброса в водоем рыбохозяйственного значения или для повторного использования). Комплектация Установка очистки ливневых стоков и технической воды «Элемент ГТ-2» в полной заводской готовности включает в себя: Горизонтальный корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки; Горловины для обслуживания установки; Блок тонкослойного расслаивания; Коалесцентный модуль; Механическая загрузка; Сорбционная загрузка; Система вентиляции; Лестница стационарная; Установка ультрафиолетового обеззараживания (опционально); Сигнализаторы уровня осадка и плавающего слоя (опционально); Монтажный комплект (опционально); Система обогрева и шкаф управления системой обогрева (опционально). В зависимости от климатического района опционально предусматривается утепление корпуса из прочного теплоизоляционного покрытия на основе полиуретана с толщиной от 50 до 150 мм. Классификация установок Классификация установок и структура условного обозначения: Резервуар «Элемент ГТ-2 X₁-X₂-X₃» X₁ – объем резервуара м3; X₂ – диаметр корпуса установки, м; X₃ – глубина заложения подводящего трубопровода, м. Технические характеристики Диаметр корпуса от 1200 до 4200 мм Производительность от 1 до 10000 м3/час Эффективность очистки Нефтепродукты (на выходе из установки) до 0,05 мг/л Взвешенные вещества (на выходе из установки) до 5 мг/л БПКполн (на выходе из установки) до 3 мг/л

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

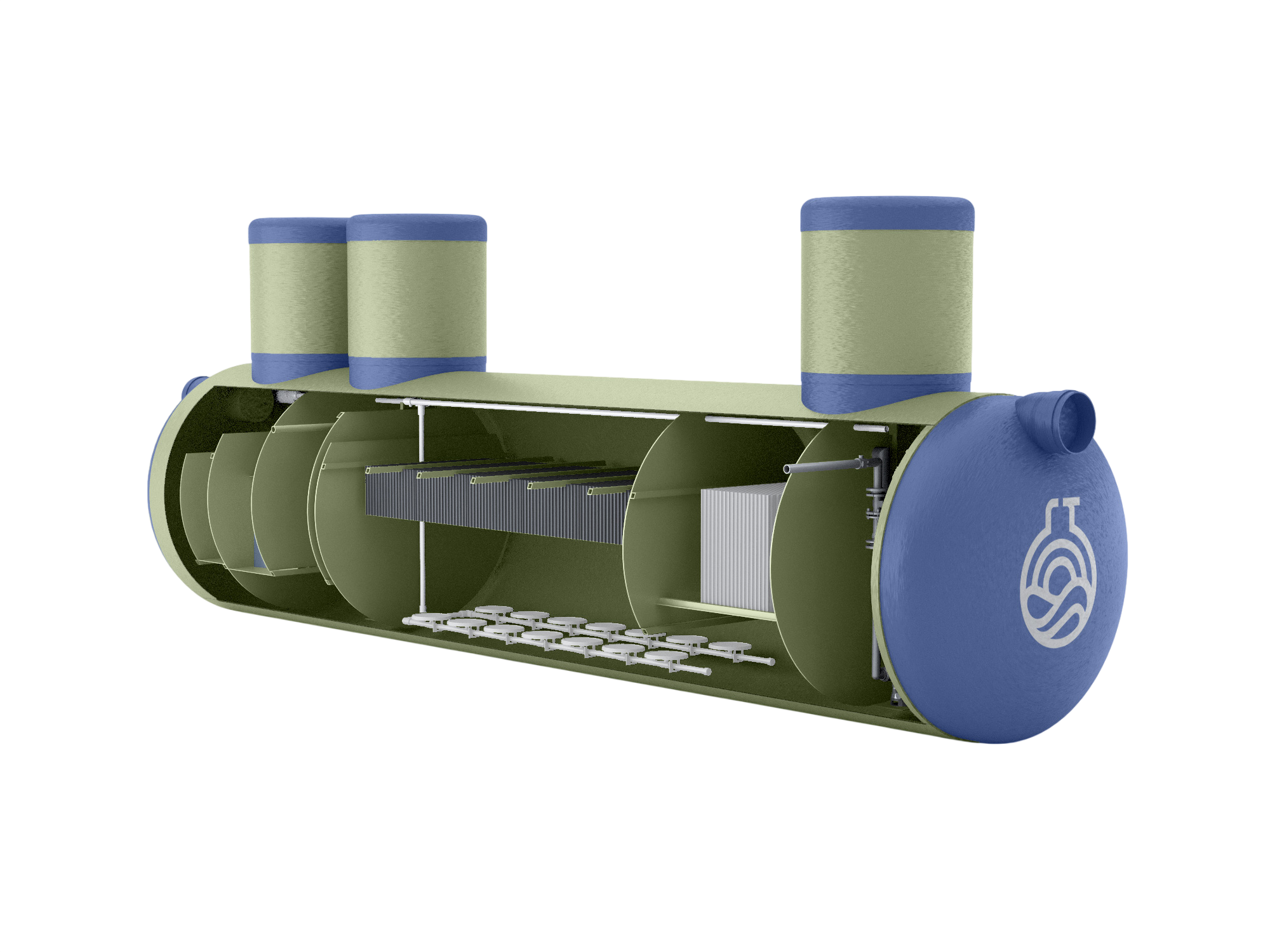

Резервуары Установки биологической очистки хозяйственно-бытовых сточных вод Элемент ГТ-3

Установки биологической очистки хозяйственно-бытовых сточных вод «Элемент ГТ-3» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022, предназначены для очистки хозяйственно-бытовых и производственных сточных вод близких по составу к бытовым, до показателей соответствующих нормативным требованиям при сбросе в водоем рыбохозяйственного назначения. Представляют собой блок горизонтальных емкостей из армированного стеклопластика в комплекте с необходимым оборудованием и загрузками.

Принцип работы

Установка работает в самотёчном режиме. В составе базовой установки очистки предусматривается пять этапов очистки. В зависимости от требований заказчика, показателей загрязнений и расхода сточных вод, количество ступеней очистки может быть изменено. Первый этап – механическая очитка и усреднение стока. Для выравнивания гидравлической нагрузки и концентраций загрязнений, в состав сооружений входит усреднитель, с установленными в нем перемешивающими устройствами, насосами подачи стока на очистку и сороулавливающим устройством. Второй этап – биологическая очистка. Усредненный сток подается в денитрификатор. Денитрификация — превращения нитрата азота в газообразный азот за счет способности денитрифицирующих бактерий питаться связанным кислородом нитратов. Затем сточные воды поступают в аэротенк, где происходит окисление органических загрязнений с помощью активного ила -биоценоза микроарганизмов. В аэротенке используется два вида ила - свободноплавающий и закрепленный в блоках загрузки из полимерных материалов, позволяющий увеличить окислительную мощность аэротенка, препятствует избыточному выносу ила в отстойник. Аэротенк оснащен системой мембранных аэраторов. Третий этап – илоотделение. Биологическиочищенные стокипоступаютвотстойник,где происходит отделение ила. Избыточный ил откачивается в накопитель осадка с последующим его обезвоживанием. Циркуляционный ил, обогащенный нитратами и нитритами подается в денитрификатор. Четвертый этап – доочистка в анаэробном биореакторе. В биореакторе расположены кассеты с биологической загрузкой, на поверхности которой закреплена биопленка из анаэробных бактерий, окисляющая остаточные органические загрязнения. Пятый этап – доочистка на установках микрофильтрации с последующим ультрафиолетовым обеззараживанием. Обезвоживание осадка происходит на шнековых или мешковых обезвоживателях. Для более эффективного обезвоживания применяются флокулянты. Классификация установок Установка биологической очистки хозяйственно-бытовых сточных вод «Элемент ГТ-3 X₁-X₂» X₁ – тип: - Б – блочный; - БМ – блочно-модульный X₂ – производительность установки, м3/сут. Технические характеристики Производительность от 1 до 1 000 м3/сут Число обслуживаемых жителей до 6 000 чел Рабочая температура сточных вод (не менее) 13 °C

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

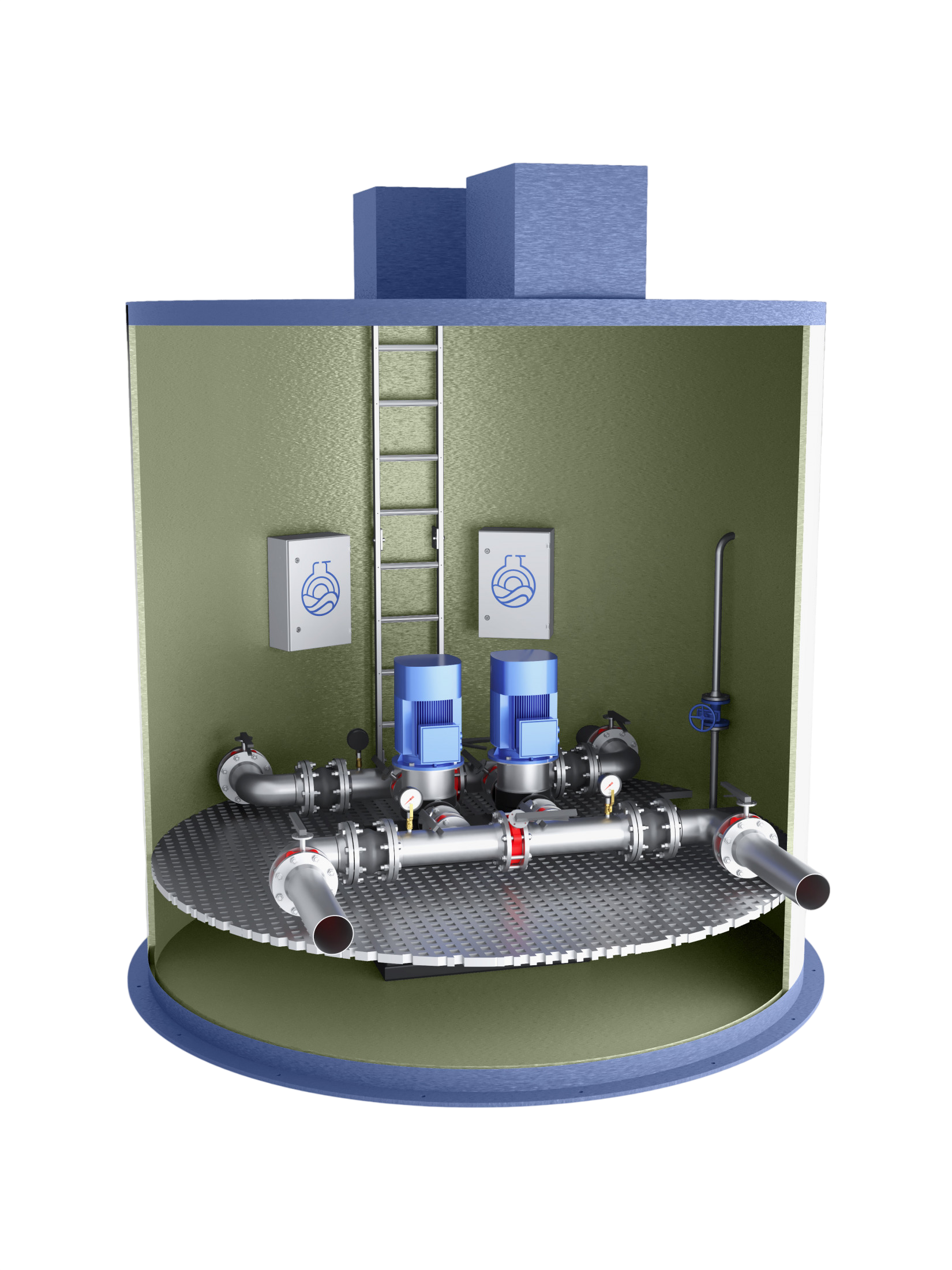

Резервуары Насосные станции водоснабжения и пожаротушения Элемент ГТ-4

Принцип работы

Комплектация Насосные станции повышения давления и пожаротушения «Элемент ГТ-4» в полной заводской готовности включают в себя: Вертикальный корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки; Горловина с крышкой для обслуживания; Система вентиляции; Лестница стационарная; Дренажный насос; Жокей насос (опционально для насосной станции спринклерного пожаротушения); Запорно-регулирующая арматура; Всасывающий и напорный трубопроводы с присоединительными фланцами; Контрольно-измерительные приборы (датчик давления, датчик сухого хода, расходомер) Насосная установка повышения давления/пожаротушения; Шкаф собственных нужд станции; Монтажный комплект (опционально); Мембранный бак (опционально); Шкаф автоматического ввода резерва (опционально). В зависимости от климатического района опционально предусматривается утепление корпуса из прочного теплоизоляционного покрытия на основе полиуретана с толщиной от 50 до 150 мм. Классификация установок Станция водоснабжения / пожаротушения «Элемент ГТ-4 X₁/X₂-X₃-X₄» X₁ – расход перекачиваемой жикости, м3/час; X₂ – напор, м; X₃ – диаметр корпуса, м; X₄ – глубина заложения всасывающего трубопровода, м. Технические характеристики Производительность от 1 до 1 000 м3/час Напор до 150 м Диаметр корпуса до 4200 мм Максимальная глубина корпуса до 12 000 мм Максимальная температура перекачиваемой жидкости до 120 °C

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

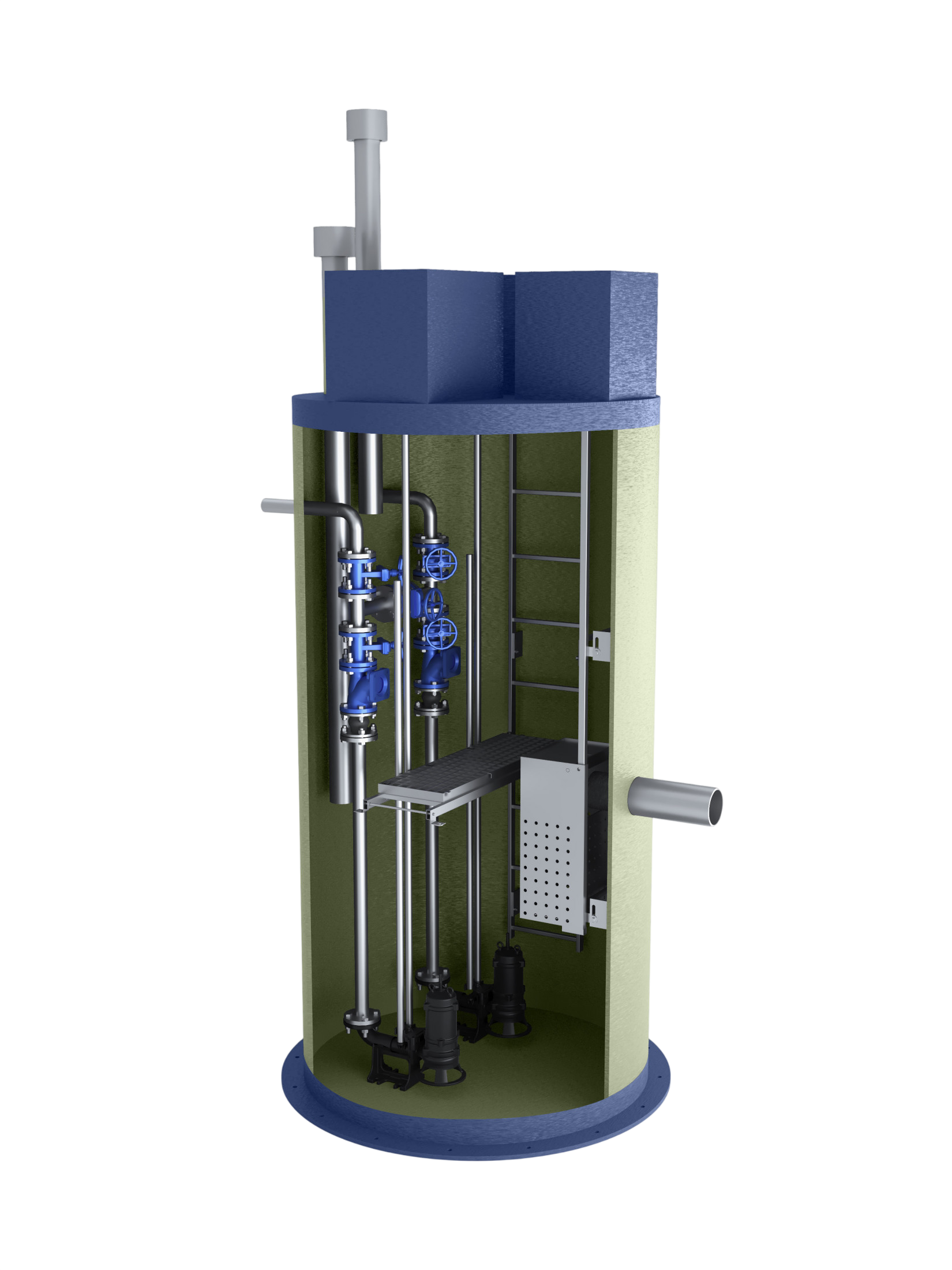

Резервуары Канализационные насосные станции КНС Элемент ГТ-5

Блочные канализационные станции КНС «Элемент ГТ-5» изготавливаемые по ТУ 42.21.13-003-72143840-2022, предназначены для перекачивания ливневых и хозяйственно-бытовых сточных вод, представляют собой цилиндрическую емкость из армированного стеклопластика со смонтированным оборудованием и в полной заводской готовности. В зависимости от категории надежности, производительности и назначения, КНС оборудуется одним, двумя или большим количеством насосных агрегатов. Работа КНС полностью автоматизирована и не нуждается в постоянном присутствии рабочего персонала. Предусматривается возможность установки КНС под проезжей частью.

Принцип работы

Сточные воды самотеком поступают в приемный резервуар насосной станции. При достижении определенных уровней жидкости происходит срабатывание поплавковых выключателей либо аналоговых датчиков, запускающих насосы, сточная вода под давлением по напорному трубопроводу транспортируется до точки сброса. В зависимости от количества насосов устанавливаемых в КНС количество уровней растет пропорционально насосным агрегатам. Устанавливаемые уровни в «базовом» варианте: Первый уровень – обеспечивает отключение насосов по достижению минимального уровня сточных вод в резервуаре (защита от сухого хода); Второй уровень – осуществляет включение рабочего насоса; Третий уровень – обеспечивает включение резервного насоса; Четвертый уровень – сигнализирует об аварийных ситуациях. Комплектация Блочная КНС «Элемент ГТ-5» в полной заводской готовности включает в себя: Корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки с установленным в нем автоматическими трубными муфтами с направляющими, если это КНС с сухим машинным залом то закладными под насосный агрегат. Напорный трубопровод с задвижками и обратными клапанами; Шиберная задвижка на подводящем коллекторе и на переливном трубопроводе; Сороулавливающая корзиной с направляющими или измельчитель; Площадка обслуживания; Система вентиляции; Комплект поплавковых выключателей; Цепи подъемные для насосного агрегата и корзины; Монтажный комплект (опционально); Газоанализатор(опционально); Расходомер(опционально); Система взмучивания осадка(опционально); Шкаф управления насосными агрегатами и задвижками, внутреннего и наружного исполнения; Шкаф автоматического ввода резерва (опционально); Переносным грузоподъемным оборудованием. В зависимости от климатического района опционально предусматривается утепление корпуса из прочного теплоизоляционного покрытия на основе полиуретана с толщиной от 50 до 150 мм. Классификация установок Классификация установок и структура условного обозначения: КНС «Элемент ГТ-5 X₁-X₂» X₁ – диаметр корпуса, м; X₂ – глубина заложения подводящего трубопровода, м. Технические характеристики Производительность от 1 до 8 000 м3/час Напор до 100 м Диаметр корпуса от 1200 до 4200 мм Количество корпусов от 1 до 4 шт Максимальная глубина корпуса до 12 000 мм

ZIP Декларации о соответствии и протоколы испытаний ZIP Скачайте опросные листы, чтобы сделать заказ

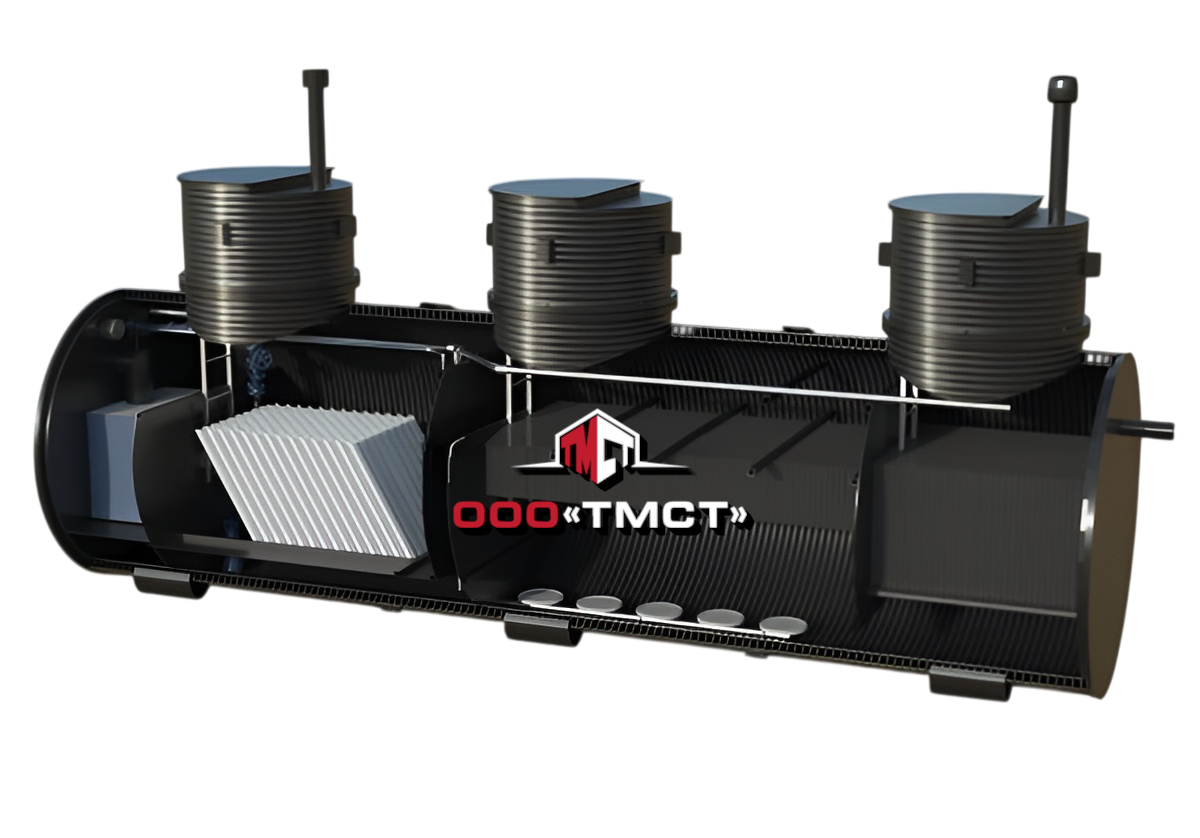

Очистные сооружения Очистные сооружения хозяйственно-бытовых сточных вод

Технические характеристики Параметры очистных сооружений зависят от количества и степени загрязнения сточных вод. Благодаря модульному исполнению, возможно поэтапное увеличение производительности в случае перспективного подключения новых объектов: Производительность От 0,5 до 7000 м3/час Число обслуживаемых жителей До 45 000 чел. Температура эксплуатации: От – 50 до +60 °С Температура монтажа: От – 15 до + 45 °С Монтажная схема: № 2

Принцип работы

Основные технологические решения Установки типа БО редназначены для применения в составе канализационных очистных сооружений, включают в себя 3-и ступени очистки. Очищенные стоки направляются на почвенную доочистку, которая при песчаных и супесчаных грунтах устраиваются в виде фильтрующих колодцев, полей фильтрации и полей подземной фильтрации; при суглинистых и глинистых грунтах в виде фильтрующих траншей и песчано-гравийных фильтров. В первом случае очищенная вода фильтруется в грунт, во втором отводится в естественные водоприемники (лог, овраг, водоем и т.д.) после обеззараживания. Сооружения почвенной доочистки следует проектировать и рассчитывать согласно СП 32.13330.2012 (Актуализированная редакция СНиП 2.04.03-85). Устройства первичной очистки стоков: ручные, механизированные решетки, песколовки, первичный отстойник; Удаление органических загрязнений методом биологического окисления в аэробной стадии очистки – аэротенк, биотенк; Отделение ила биологически очищенного стока; Блок обработки осадка: мешкового типа, шнековый обезвоживатель. Эффективность очистки БО (на входе и выходе соответственно)

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

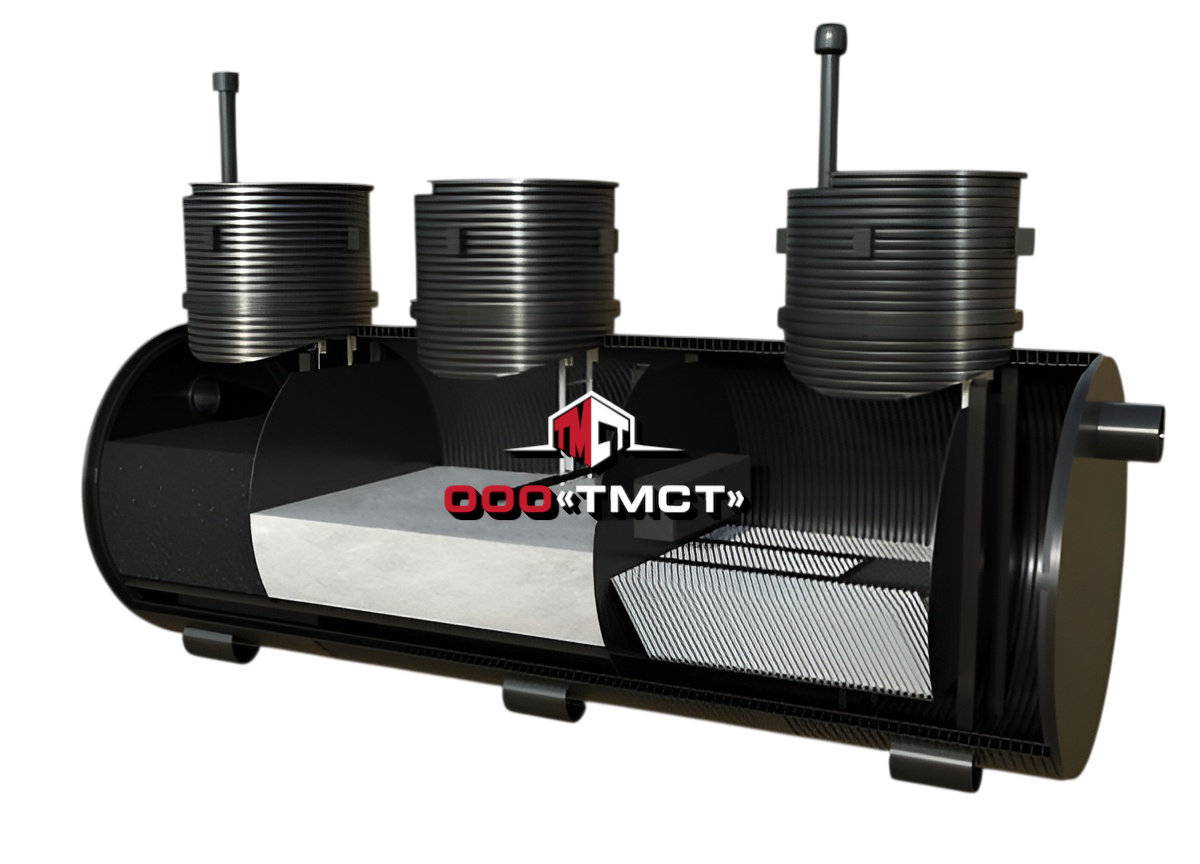

Ёмкостное оборудование из армированного полиэтилена Очистные сооружения ливневых стоков

Станция для объектов с переменным расходом.

Принцип работы

Проектируется под индивидуальные параметры, поддерживает варианты с резервным насосом.

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

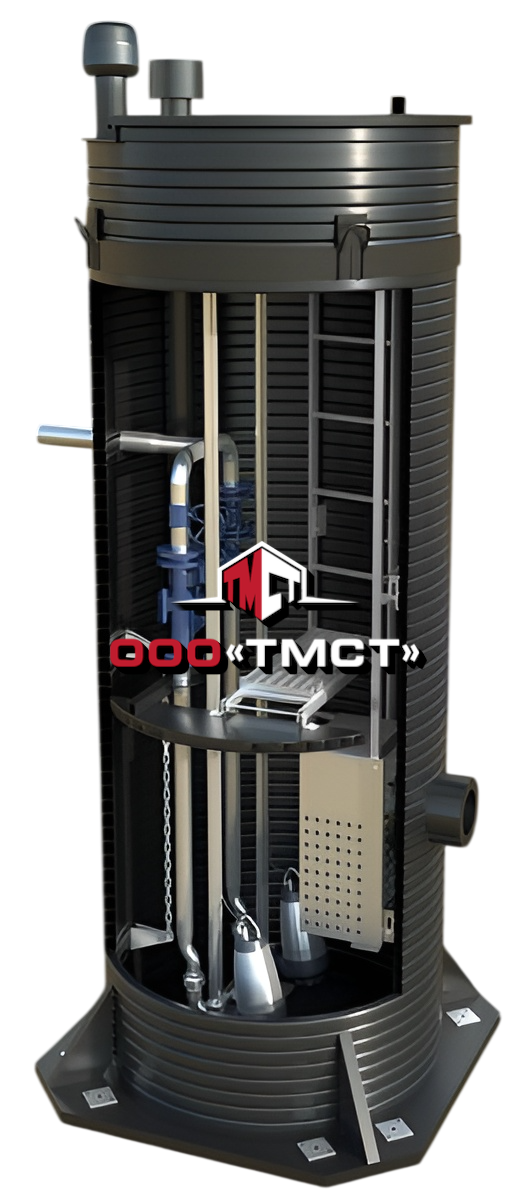

Ёмкостное оборудование из армированного полиэтилена Канализационные насосные станции

КНС для промышленных стоков.

Принцип работы

Подходит для производственных площадок и инженерных объектов с агрессивной средой.

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

Ёмкостное оборудование из армированного полиэтилена Насосные станции водоснабжения и пожаротушения

КНС для жилых и коммерческих комплексов.

Принцип работы

Оптимальное решение для многоквартирных домов, бизнес-центров и торговых площадок.

ZIP Декларации и протоколы пока не загружены ZIP Опросный лист пока не загружен

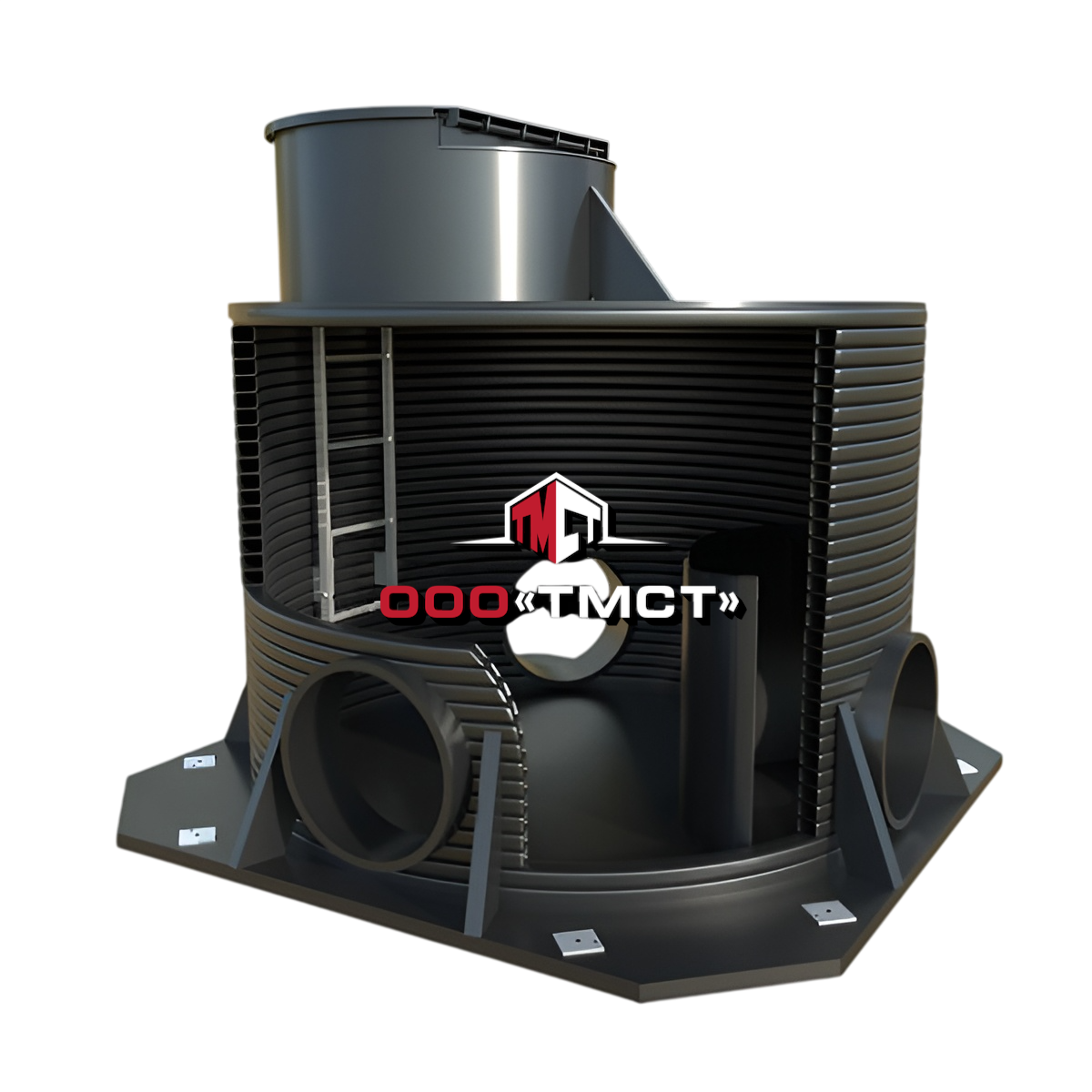

Ёмкостное оборудование из армированного полиэтилена Колодцы водопроводные и канализационные

КНС с расширенным набором автоматики.

Принцип работы

Предусматривает удалённый контроль и мониторинг состояния оборудования.

PDF Открыть паспорт в PDF 18 Всего страниц в буклете: 18
